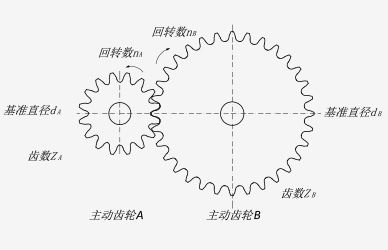

一对啮合齿轮的传动比(i)为基准圆直径的反比例。也和齿数,转速成正比例。
基准圆直径:d
齿数:Z
转速:n(rpm)
转速 i = dB / dA =ZB / ZA=nB / nA

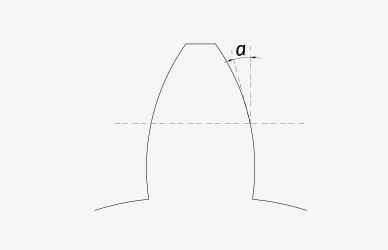

压力角也就是齿倾角。
标准压力角为20°。
也有14.5°的压力角,但因为强度较不高,所以不怎么使用。
模数是表示齿轮的齿形状大小的数值。
只有当两个齿轮的模数和压力角相同时才能进行啮合传动。
模数 m = 基准圆直径(PCD)/ 齿数(Z)

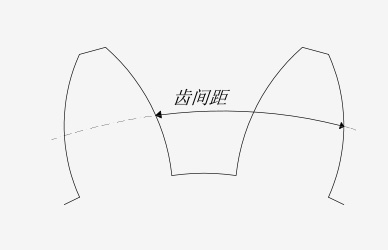

齿间距P=圆周率×模数=πm
径节制DP=m×25.4

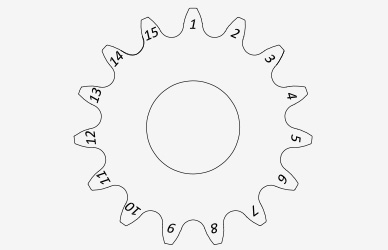

齿数就是齿轮有多少个齿的意思,Z表示齿数。如图为15齿的齿轮。

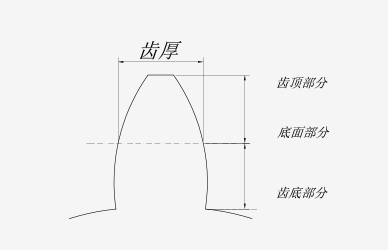

齿高就是齿顶到齿底到尺寸,通常用h表示。齿顶高(ha)=m
齿底高(hf)=1.25m
齿厚就是齿的厚度,通常用S表示。齿厚(S)=πm/2
点击图片放大
■产品本体结构详见如上图
上图为锥齿轮的结构图。
可根据客户的需求,定制指定参数的产品,详细请咨询隆德技术人员。
■尺寸表
压力角 20°
模 数 M |
齿数Z |
De |
Dp |
H |
F |
d |
D |
V |
L |
Lm |
S |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||
1.5 |
16 |
26.7 |
24 |
19.5 |
8 |
21 |
10 |
16.3 |
18 |
11.3 |
1.5 |
32 |
49.3 |
48 |
20.0 |
8 |
32 |
12 |
7.5 |
17 |
10.0 |
3.0 |
|
2 |
16 |
35.6 |
32 |
23.0 |
10 |
26 |
10 |
22.4 |
21 |
12.2 |
2.0 |
32 |
65.8 |
64 |
25.0 |
10 |
40 |
12 |
10.2 |
21 |
10.0 |
4.0 |
|
2.5 |
16 |
44.4 |
40 |
27.5 |
12 |
34 |
12 |
28.4 |
25 |
14.4 |
2.5 |
32 |
82.2 |
80 |
26.00 |
12 |
50 |
15 |
14.1 |
20 |
10.0 |
5.0 |
|
3 |
16 |
53.4 |
48 |
28.0 |
15 |
40 |
15 |
33.6 |
25 |
11.6 |
3.0 |
32 |
98.7 |
96 |
30.0 |
15 |
60 |
15 |
15.3 |
24 |
10.0 |
6.0 |
|
3.5 |
16 |
62.3 |
56 |
33.5 |
18 |
48 |
15 |
38.8 |
30 |
14.4 |
3.5 |
32 |
115.1 |
112 |
31.0 |
18 |
70 |
20 |
17.8 |
24 |
10.0 |
7.0 |
|
4 |
16 |
71.1 |
64 |
36.0 |
20 |
50 |
20 |
44.8 |
32 |
13.4 |
4.0 |
32 |
131.6 |
128 |
32.0 |
20 |
80 |
20 |
20.4 |
24 |
10.0 |
8.0 |
|
4.5 |
16 |
80.1 |
72 |
39.5 |
22 |
60 |
20 |
51.0 |
35 |
15.4 |
4.5 |
32 |
148.0 |
144 |
36.0 |
22 |
90 |
25 |
23.2 |
27 |
10.0 |
9.0 |
|
5 |
16 |
88.9 |
80 |
50.0 |
25 |
60 |
20 |
56.1 |
45 |
21.1 |
5.0 |
32 |
164.5 |
160 |
38.0 |
25 |
100 |
25 |
25.5 |
28 |
10.0 |
10.0 |
BG | A |
- |
M2 |
- |
16 | 32 |
(1) |
(2) |
|
(3) |
|
(4) | (5) |
(1)锥齿轮
(2)齿轮形式
(3)模数
(4)齿数
(5)配对齿数
