B型1:3.5锥齿轮

螺旋伞齿轮即螺旋圆锥齿轮，常用于两相交轴之间的运动和动力传递。圆锥齿轮的轮齿分布在一个圆锥体的表面，其齿形从大端到小端逐渐减小。

应用领域

汽车生产

机械工程

航空航天

产品手册索取



产品特点

一对啮合齿轮的传动比(i)为基准圆直径的反比例。也和齿数，转速成正比例。

基准圆直径：d

齿数：Z

转速：n(rpm)

转速 i = dB / dA =ZB / ZA=nB / nA


压力角也就是齿倾角。

标准压力角为20°。

也有14.5°的压力角，但因为强度较不高，所以不怎么使用。


模数是表示齿轮的齿形状大小的数值。

只有当两个齿轮的模数和压力角相同时才能进行啮合传动。

模数 m = 基准圆直径（PCD）/ 齿数（Z）

齿间距P=圆周率×模数=πm

径节制DP=m×25.4

齿数就是齿轮有多少个齿的意思，Z表示齿数。如图为15齿的齿轮。


齿高就是齿顶到齿底到尺寸，通常用h表示。齿顶高(ha)=m

齿底高(hf)=1.25m

齿厚就是齿的厚度，通常用S表示。齿厚(S)=πm/2

技术参数

点击图片放大



■产品本体结构详见如上图

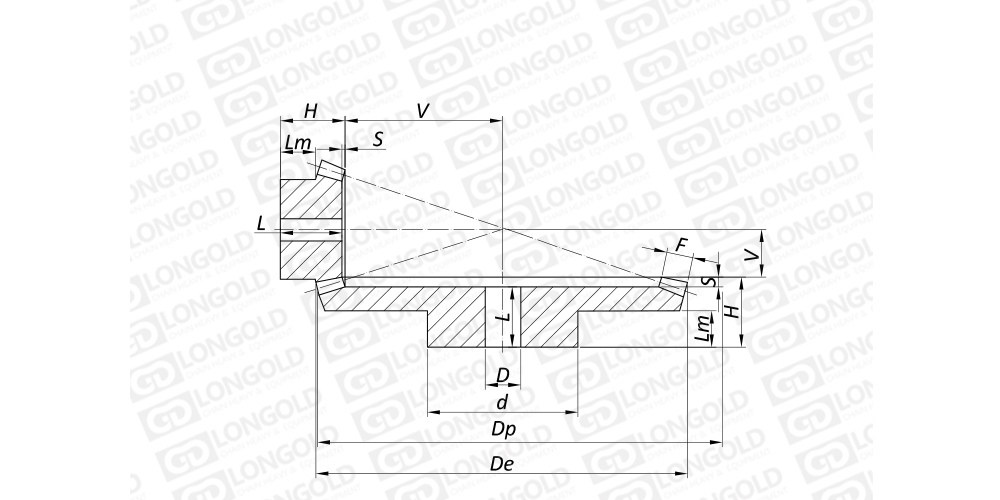

上图为锥齿轮的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

压力角 20°

模数M

齿数Z

De

Dp

H

F

d

D

V

L

Lm

S

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

1.5

16

28.1

24

24.0

12

20.3

8

30.0

-

11.5

-

56

84.5

84

34.8

12

45.3

14

8.2

32.0

25.0

2.8

2

16

37.5

32

30.9

16

25.3

8

40.1

-

14.1

-

56

112.6

12

37.1

16

55.3

16

10.9

33.3

25.0

3.8

2.5

16

46.8

40

38.9

20

32.3

14

50.1

-

17.9

56

140.8

140

44.4

20

60.3

20

13.6

40.0

30.0

4.4

3

16

56.2

48

49.9

24

40.3

16

60.1

-

24.9

-

56

169.0

168

52.7

24

80.3

25

16.3

47.5

35.0

5.2

3.5

16

65.6

56

52.0

25

45.3

20

73.0

-

25.5

-

56

197.1

196

55.1

25

80.3

25

19.9

49.1

35.0

6.0


型号表示例


BG B -
 		M2 -
 		16 56
（1）
 		（2）
（3）
（4） （5）


（1）锥齿轮

（2）齿轮形式

（3）模数

（4）齿数

（5）配对齿数
