CL梅花联轴器

用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。联轴器由两半部分组成，分别与主动轴和从动轴联接，一般动力机大都借助于联轴器与工作机相联接。

应用领域

汽车生产

机械工程

港口机械

造纸行业

散物料业

农业机械

产品手册索取



产品特点

一体成型的金属弹性体，零回转间隙、可同步运转。顺时针和逆时针回转特性完全相同。

弹性作用补偿径向、角向和轴向偏差，高扭矩刚性和卓越的灵敏度。

免维护、抗油和耐腐蚀性，有铝合金和不锈钢材料供选择。

固定方式主要有顶丝和夹紧两种，适用于旋转编码器、步进电机。

链条联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动。

适用于高温、潮湿和多尘工况环境，不适用于高速、有剧烈冲击载荷和传递轴向力的场合，链条联轴器应在良好的润滑并有防护罩的条件下工作。

该类联轴器结构紧凑、扭矩传递大、可靠性强、安全、而且外形美观大方、安装简单、易对中。如需选购该类型链条联轴器，请参照型号表里的规格进行订购。

检查安装联轴器的位置状态是否良好，否则须检修或更换相关件。

装上链条并调整好松紧度后，检查配合是否顺畅、共面，且与外壳无干涉。

联轴器如不恰当安装使用会造成故障。

超载，联轴器使用超过负荷会导致联轴器故障，长时间使用也会导致过度磨损。

没有安装罩壳，联轴器容易发生锈蚀，断裂。在高转速使用、 在尘埃等的磨损性环境中使用以及在潮湿类等具有腐蚀性环境中使用时请务必加装外壳。

一体成型的金属弹性体，零回转间隙、可同步运转，高扭矩刚性和卓越的灵敏度。

有铝合金和不锈钢材料供选择，不同材质有着不同的性能参数，详情请咨询隆德技术人员。

固定方式主要有顶丝和夹紧两种，适用于旋转编码器、步进电机。

技术参数

点击图片放大

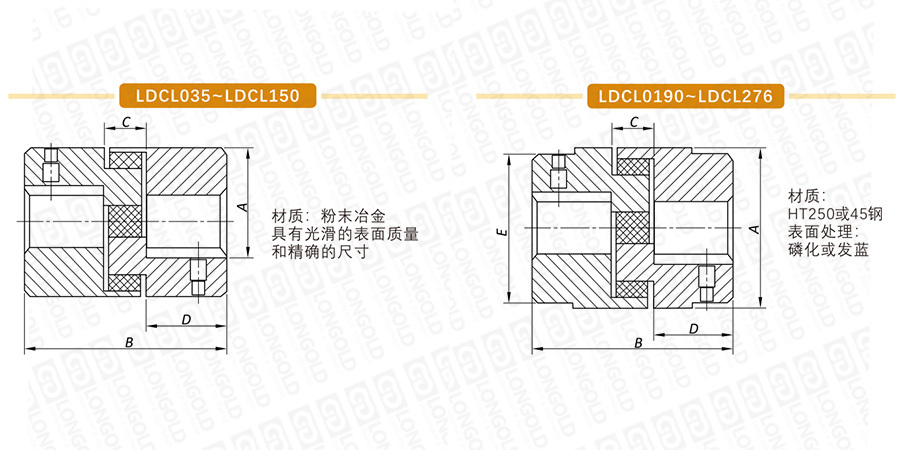

■联轴器结构详见如上图

上图为CL梅花联轴器的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■联轴器尺寸表

联轴器型号

基本尺寸

B

C

D

E

最大转矩

最高转速

最大轴孔

成品孔尺寸

参考重量

PDF图纸

DXF图纸

A

mm

mm

mm

mm

mm

N·m

rpm

mm

mm

kg

LDCL035

16

20.2

7.8

6.5

-

0.5

30.000

9

8/9

0.03

请咨询

请咨询

LDCL050

28

43.0

12.0

15.5

-

3.0

17.000

16

10/12/14/16

0.13

LDCL070

35

50.7

12.7

19.0

-

5.0

13.000

19

10/12/14/16/18/19

0.24

LDCL075

45

55.0

12.7

20.5

-

10.0

10.000

24

12/14/16/18/19/20/22/24

0.40

LDCL090

54

55.0

12.7

21.0

-

16.0

9.000

25

14/16/18/19/20/22/24/25

0.68

LDCL095

54

64.0

12.7

25.5

-

22.0

9.000

29

14/16/18/19/20/22/24/25/28

0.71

LDCL099

65

73.0

19.0

27.0

-

45.0

7.000

35

20/22/24/25/28/30/32/35

1.22

LDCL100

65

89.0

19.0

35.0

-

50.0

7.000

35

20/22/24/25/28/30/32/35

1.40

LDCL110

84

108.0

22.0

43.0

-

90.0

5.000

42

25/28/30/32/35/38/40/42

3.00

LDCL150

96

115.4

25.4

45.0

80

150.0

5.000

48

30/32/35/38/40/42/45/48

5.00

LDCL190

115

133.4

25.4

54.0

102

200.0

5.000

54

35/38/40/42/45/48/50

7.60

LDCL225

127

153.4

25.4

64.0

108

300.0

4.200

67

38/40/42/45/48/50/55/60/65

9.00

LDCL276

157

200.0

41.0

79.0

127

542.0

4.200

73

45/48/50/55/60/65/70

21.00

注：轴孔及键槽执行标准：DIN6885、JIS B1310-1976、UNI6604-1969、GB1095-1979标准。


型号表示例


LD
CL
070


（1）
（2）


（1）CL梅花联轴器

（2）型号


联轴器选型

选择联轴器应考虑的几个方面

(1)动力机的机械特性
根据动力机的特性选择联轴器，调整轴系固有频率，降低扭振振幅，保护传动装置部件，提高输出功率的稳定性。


(2)载荷类别
载荷类别主要有冲击、振动、正反转、制动、启动频繁等类型，它是选择联轴器品种的基本依据。


(3)联轴器的许用转速
联轴器的许用转速由联轴器的材料决定，钢件许用转速大于铸铁件许用转速，转速高时应要求联轴器做动平衡。


(4)联轴器所连两轴的相对位移
一般情况下两轴位移是不可避免的，根据轴向、径向、角向位移要求的不同选用挠性联轴器。只有对中精度要求很高的情况下，才选用刚性联轴器。


(5)联轴器的传动精度
以传递运动为主的轴系传动，要求联轴器具有较高的传动精度。以传递动力为主的轴系传动要求精度相对较低。


(6)联轴器尺寸、安装及维护
联轴器的外形尺寸，必须在机器设备所允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便更换易损件不用移动两轴和对中调整容易的联轴器。


(7)工作环境
所选联轴器要求适合周围的工作环境，以保证联轴器的使用寿命。


(8)经济性
在各种要求均满足的情况下，优先选用价格低的联轴器。




×
