尼龙链式联轴器 E/H型

尼龙链式联轴器E型本体材质采用超硬铝合金，由于采用新齿型,所以与标准型相比其传递扭矩提高了30%。H型本体材质采用超硬铝合金，而链条材质采用热塑性聚酯弹性体,具有更优秀的耐环境性和耐药品性。

应用领域

汽车生产

机械工程

港口机械

造纸行业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

通过开发的新齿型，E型容许扭矩与标准型比较提高约30%。

与标准型比较,产品寿命提升3倍以上，型本体采用超硬铝合金。质量与标准型相比减轻50%。

只把尼龙链卷到链齿外周，插入连接销就可以简单地组合。

链条联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动。

适用于高温、潮湿和多尘工况环境，不适用于高速、有剧烈冲击载荷和传递轴向力的场合，链条联轴器应在良好的润滑并有防护罩的条件下工作。

该类链条联轴器安装时可容许误差与标准型比较扩大近2倍，请参照型号表里的规格进行订购。

检查安装联轴器的位置状态是否良好，否则须检修或更换相关件。

装上链条并调整好松紧度后，检查配合是否顺畅、共面，且与外壳无干涉。

保养时候，在驱动机或被动机停止的状态下，将联轴器进行脱离。

联轴器如不恰当安装使用会造成故障，需注意以下几点。

超载，联轴器使用超过负荷会导致联轴器故障，长时间使用也会导致过度磨损。

没有安装罩壳，联轴器容易发生锈蚀，断裂。在高转速使用、 在尘埃等的磨损性环境中使用以及在潮湿类等具有腐蚀性环境中使用时请务必加装外壳。

E型适用轴径：Φ11mm～Φ39.5mm，扭矩范围：36.3～118N·m。H型适用轴径：Φ11mm～Φ39.5mm，扭矩范围：12.7～45.3N·m。

E型本体材质为超硬铝合金，使用寿命是标准型的3倍，尼龙链和连接销的材质为聚缩醛，是一种热塑性结晶性高分子聚合物，具有较高的密度、硬度和强度，非结晶部分则提供了一定的韧性。

H型是耐药品性优异的尼龙链联轴器，本体、尼龙链以及开口销采用Hytrel，是一种热塑性聚酯弹性体嵌段共聚物，兼具了聚酯的高强度和热塑性弹性体的高弹性。

技术参数

点击图片放大

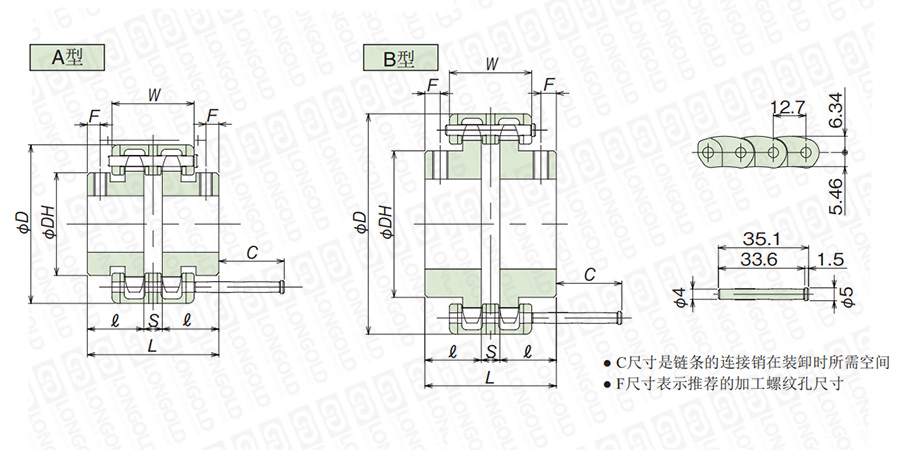

■联轴器结构详见如上图

上图为尼龙链式联轴器E/H型的结构图。

可根据客户的需求，定制联轴器的外壳，详细请咨询隆德技术人员。


■联轴器尺寸表

型号

类型

孔径

惯性力矩

D

Do

DH

L

0

S

W

F

C

约重

PDF图纸

DXF图纸

E型

H型

预制

孔径

最大值

g

mm

mm

mm

mm

mm

kg.m²

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDCNE410

LDCNH410

A

9.5

16.5

4.85×10-5

51.8

46.2

32.0

51.2

22.0

7.1±0.8

32.0

5.0

22.8

180

请咨询

请咨询

LDCNE411

LDCNH411

20.0

6.86x10-5

55.9

50.2

36.0

220

LDCNE412

LDCNH412

22.0

9.11x10-5

60.1

54.1

40.0

250

LDCNE413

LDCNH413

B

12.5

20.0

11.3 ×10-5

64.2

58.1

37.0

6.0

270

LDCNE414

LDCNH414

24.0

14.9 x10-5

68.3

62.2

42.0

310

LDCNE415

LDCNH415

28.5

19.2 x10-5

72.4

66.2

46.0

360

LDCNE416

LDCNH416

30.0

24.3 x10-5

76.5

70.2

50.0

400

LDCNE417

LDCNH417

32.0

30.4 x10-5

80.6

74.2

54.0

450

LDCNE418

LDCNH418

35.0

37.0 x10-5

84.7

78.2

58.0

500

LDCNE419

LDCNH419

39.5

46.0 x10-5

88.8

82.2

62.0

560


型号表示例


LD
CNE
410


（1）
（2）


（1）尼龙联轴器E型

（2）型号


联轴器选型

选择联轴器应考虑的几个方面

(1)动力机的机械特性
根据动力机的特性选择联轴器，调整轴系固有频率，降低扭振振幅，保护传动装置部件，提高输出功率的稳定性。


(2)载荷类别
载荷类别主要有冲击、振动、正反转、制动、启动频繁等类型，它是选择联轴器品种的基本依据。


(3)联轴器的许用转速
联轴器的许用转速由联轴器的材料决定，钢件许用转速大于铸铁件许用转速，转速高时应要求联轴器做动平衡。


(4)联轴器所连两轴的相对位移
一般情况下两轴位移是不可避免的，根据轴向、径向、角向位移要求的不同选用挠性联轴器。只有对中精度要求很高的情况下，才选用刚性联轴器。


(5)联轴器的传动精度
以传递运动为主的轴系传动，要求联轴器具有较高的传动精度。以传递动力为主的轴系传动要求精度相对较低。


(6)联轴器尺寸、安装及维护
联轴器的外形尺寸，必须在机器设备所允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便更换易损件不用移动两轴和对中调整容易的联轴器。


(7)工作环境
所选联轴器要求适合周围的工作环境，以保证联轴器的使用寿命。


(8)经济性
在各种要求均满足的情况下，优先选用价格低的联轴器。




×
