滚子链联轴器 不锈钢系列

由双列滚子链和2个链轮构成，不用移动设备即可直接进行拆装，同时可加装联轴器外壳，防止润滑剂的飞溅和尘埃的侵入，以延长联轴器的使用寿命。滚子链和链轮采用奥氏体不锈钢。现有刚制滚子链联轴器难于使用的苛刻环境下也可使用。

应用领域

汽车生产

机械工程

港口机械

造纸行业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

回转力通过强力的滚子链和表面经过淬火强化后链轮齿来分担，发挥其优秀的耐久力。

通过1根滚子链的联接销的拔插即可简单地进行联结、折卸。

零部件之间的间隙可吸收两轴的大间隙。

有优异的耐腐蚀性，适于在户外，酸性・碱性等腐蚀性环境的使用，防锈能力高，与食品机械，无尘室用的氟素润滑脂兼容性优秀。

链条联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动。

适用于高温、潮湿和多尘工况环境，不适用于高速、有剧烈冲击载荷和传递轴向力的场合，链条联轴器应在良好的润滑并有防护罩的条件下工作。

该类链条联轴器结构紧凑、扭矩传递大、可靠性强、安全、而且外形美观大方、安装简单、易对中。如需选购该类型链条联轴器，请参照型号表里的规格进行订购。

检查安装联轴器的位置状态是否良好，否则须检修或更换相关件。

装上链条并调整好松紧度后，检查配合是否顺畅、共面，且与外壳无干涉。

联轴器如不恰当安装使用会造成故障，需注意以下几点。

超载，联轴器使用超过负荷会导致联轴器故障，长时间使用也会导致过度磨损。

没有安装罩壳，联轴器容易发生锈蚀，断裂。在高转速使用、 在尘埃等的磨损性环境中使用以及在潮湿类等具有腐蚀性环境中使用时请务必加装外壳。

对丙酮、酒精、氨水、氯化锌50%(特定情况下）、氯化铁5%(特定情况下）、氯化钠5%以及海水(特定情况下）具有耐性。

对过氧化氢30%、甲酸盐50%、铬酸5%、醋酸10%、次氯酸钙、草酸10%、硝酸5%具有耐性。

对食醋(特定情况下）、酒石酸20%、氢氧化钠25%、浓硝酸65%、硼酸50%、硫酸锌25%以及磷酸5%具有耐性。

技术参数

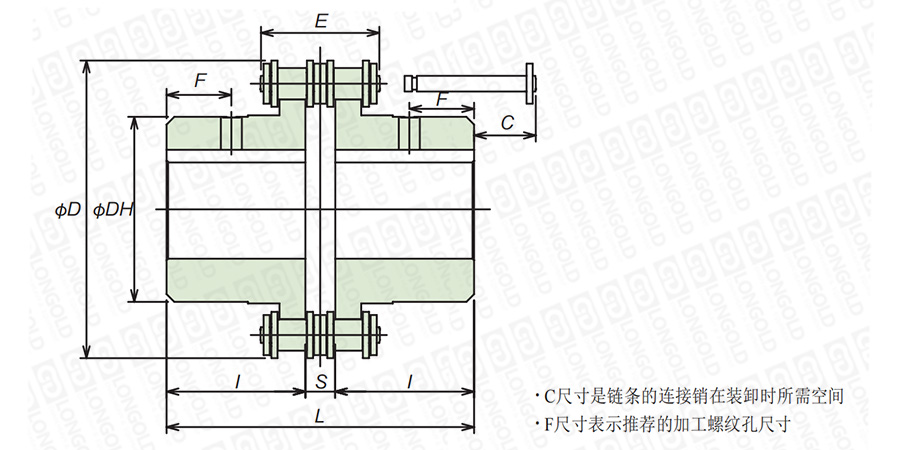

联轴器结构图

联轴器外壳结构图

点击图片放大


■联轴器结构详见如上图

上图为滚子链联轴器不锈钢系列的结构图。

可根据客户的需求，定制联轴器的外壳，详细请咨询隆德技术人员。


■联轴器尺寸表

本体型号

JIS名称

预制孔径

轴径范围

惯性力矩

GD2

链条节距

最大宽度

D

DH

L

I

S

C

F

约重

50r/min以下的

容许传递扭矩

PDF图纸

DXF图纸

min.

max.

E

mm

mm

mm

kg･m2

kgf･m2

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg

N･m

LDCR4012H-SS

4012

9

11

22

2.38×10-4

9.52×10-4

12.70

32.6

61

35

79.4

36

7.4

9

16

0.8

74

请咨询

请咨询

LDCR4014H-SS

4014

9

11

28

4.37×10-4

1.75×10-3

12.70

32.6

69

43

79.4

36

7.4

9

16

1.1

101

LDCR4016H-SS

4016

13

16

32

7.64×10-4

3.06×10-3

12.70

32.6

77

50

87.4

40

7.4

5

20

1.5

132

LDCR5014H-SS

5014

13

16

35

1.33×10-3

5.32×10-3

15.875

40.4

86

53

99.7

45

9.7

10

21

2.1

191

LDCR5016H-SS

5016

13

18

40

2.11×10-3

8.44×10-3

15.875

40.4

96

60

99.7

45

9.7

10

21

2.7

250

LDCR5018H-SS

5018

13

18

45

3.41×10-3

1.36×10-2

15.875

40.4

107

70

99.7

45

9.7

10

21

3.5

317

LDCR6018H-SS

6018

18

22

56

9.03×10-3

3.61×10-2

19.05

50.4

128

85

123.5

56

11.5

13

26

6.4

605

LDCR6022H-SS

6022

18

28

71

2.10×10-2

8.40×10-2

19.05

50.4

152

110

123.5

56

11.5

13

26

10.1

821

LDCR8018H-SS

8018

23

32

80

3.63×10-2

1.45×10-1

25.40

65.3

170

115

141.2

63

15.2

30

26

13.8

1338

LDCR8022H-SS

8022

28

40

100

8.00×10-2

3.20×10-1

25.40

65.3

203

140

157.2

71

15.2

22

34

21.7

1929

LDCR10020H-SS

10020

33

45

110

1.61×10-1

6.42×10-1

31.75

81.9

233

160

178.8

80

18.8

30

36

32.6

2992

LDCR12018H-SS

12018

43

50

125

2.68×10-1

1

38.10

102.7

256

170

202.7

90

22.7

50

36

43.9

4526

LDCR12022H-SS

12022

53

56

140

5.93×10-1

2

38.10

102.7

304

210

222.7

100

22.7

40

46

69.0

5883

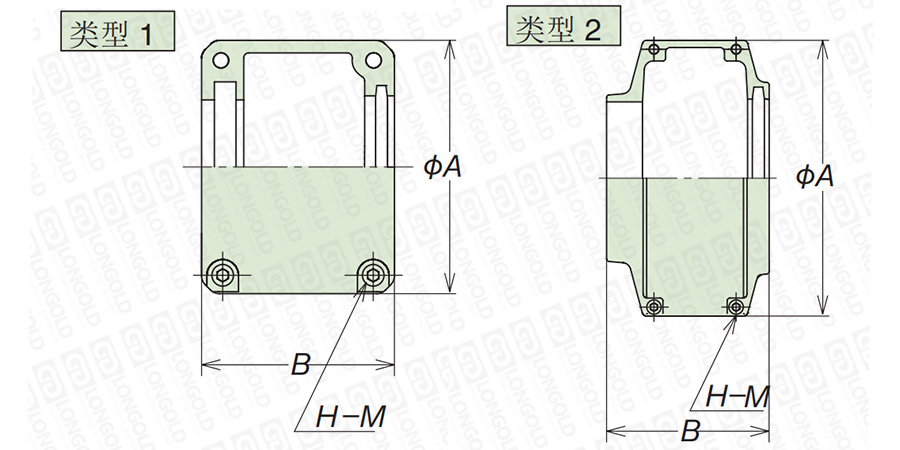

■外壳尺寸表

外壳型号

惯性力矩

GD2

A

B

HM

约重

PDF图纸

DXF图纸

kg･m2

kgf･m2

kg

LDCR4012K-SS

5.13×10-4

2.05×10-3

75

75

4 M6×14

0.33

请咨询

请咨询

LDCR4014K-SS

6.53×10-4

2.61×10-3

84

75

4 M6×18

0.38

LDCR4016K-SS

8.58×10-4

3.43×10-3

92

75

4 M6×18

0.41

LDCR5014K-SS

1.29×10-3

5.16×10-3

101

85

4 M6×18

0.50

LDCR5016K-SS

1.81×10-3

7.25×10-3

111

85

4 M6×18

0.58

LDCR5018K-SS

2.35×10-3

9.40×10-3

122

85

4 M6×18

0.66

LDCR6018K-SS

4.85×10-3

1.94×10-2

142

106

4 M8×25

0.96

LDCR6022K-SS

9.35×10-3

3.74×10-2

167

106

4 M8×25

1.30

LDCR8018K-SS

1.86×10-2

7.43×10-2

186

130

4-M8

2.00

LDCR8022K-SS

3.30×10-2

1.32×10-1

220

130

4-M8

2.50

LDCR10020K-SS

6.60×10-2

2.64×10-1

250

148

4-M8

3.70

LDCR12018K-SS

7.63×10-2

3.05×10-1

307

181

4-M10

3.30

LDCR12022K-SS

1.29×10-2

5.15×10-1

357

181

4-M10

3.90


型号表示例


LD
CR
3812H - SS


（1）
（2）
（3）


（1）滚子链联轴器

（2）型号

（3）不锈钢材质


联轴器选型

选择联轴器应考虑的几个方面

(1)动力机的机械特性
根据动力机的特性选择联轴器，调整轴系固有频率，降低扭振振幅，保护传动装置部件，提高输出功率的稳定性。


(2)载荷类别
载荷类别主要有冲击、振动、正反转、制动、启动频繁等类型，它是选择联轴器品种的基本依据。


(3)联轴器的许用转速
联轴器的许用转速由联轴器的材料决定，钢件许用转速大于铸铁件许用转速，转速高时应要求联轴器做动平衡。


(4)联轴器所连两轴的相对位移
一般情况下两轴位移是不可避免的，根据轴向、径向、角向位移要求的不同选用挠性联轴器。只有对中精度要求很高的情况下，才选用刚性联轴器。


(5)联轴器的传动精度
以传递运动为主的轴系传动，要求联轴器具有较高的传动精度。以传递动力为主的轴系传动要求精度相对较低。


(6)联轴器尺寸、安装及维护
联轴器的外形尺寸，必须在机器设备所允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便更换易损件不用移动两轴和对中调整容易的联轴器。


(7)工作环境
所选联轴器要求适合周围的工作环境，以保证联轴器的使用寿命。


(8)经济性
在各种要求均满足的情况下，优先选用价格低的联轴器。




×
