滚子链联轴器

由双列滚子链和2个链轮构成，不用移动设备即可直接进行拆装，同时可加装联轴器外壳，防止润滑剂的飞溅和尘埃的侵入，以延长联轴器的使用寿命。

应用领域

汽车生产

机械工程

港口机械

造纸行业

散物料业

农业机械

产品手册索取



产品特点

回转力通过强力的滚子链和表面经过淬火强化后链轮齿来分担，发挥其优秀的耐久力。

通过1根滚子链的联接销的拔插即可简单地进行联结·折卸。

零部件之间的间隙可吸收两轴的大间隙。

除符合JIS规格的15种以外，还有9种规格,共计24 种。（滚子链轴的轴联结 JIS B 1456-1989）

链条联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动。

适用于高温、潮湿和多尘工况环境，不适用于高速、有剧烈冲击载荷和传递轴向力的场合，链条联轴器应在良好的润滑并有防护罩的条件下工作。

该类链条联轴器结构紧凑、扭矩传递大、可靠性强、安全、而且外形美观大方、安装简单、易对中。如需选购该类型链条联轴器，请参照型号表里的规格进行订购。

检查安装联轴器的位置状态是否良好，否则须检修或更换相关件。

装上链条并调整好松紧度后，检查配合是否顺畅、共面，且与外壳无干涉。

联轴器如不恰当安装使用会造成故障，需注意以下几点。

超载，联轴器使用超过负荷会导致联轴器故障，长时间使用也会导致过度磨损。

没有安装罩壳，联轴器容易发生锈蚀，断裂。在高转速使用、 在尘埃等的磨损性环境中使用以及在潮湿类等具有腐蚀性环境中使用时请务必加装外壳。

安装外壳可以防止润滑剂的飞散的灰尘的进入，延长联轴器的使用寿命。

为了便于安装和维修，外壳采用和轴成直角方向的分割形状。

在下述情况下工作时必须配备外壳：

（1）在灰尘大等具有磨损性环境下工作。

（2）在湿度大等具有腐蚀性环境下工作。

技术参数

联轴器结构图

联轴器外壳结构图

点击图片放大

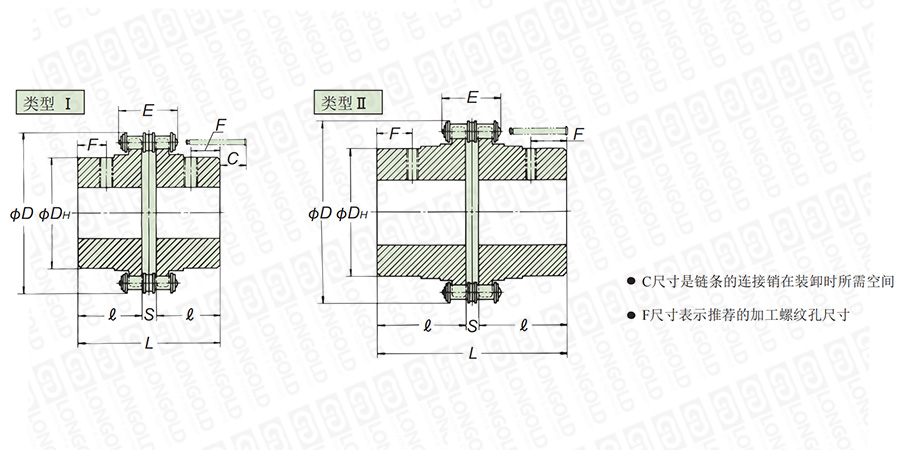

■联轴器结构详见如上图

上图为滚子链联轴器的结构图。

可根据客户的需求，定制联轴器的外壳，详细请咨询隆德技术人员。


■联轴器尺寸表

本体型号

JIS名称

形式

预制孔径

轴径范围

惯性力矩

GD2

链条节距

最大宽度

D

DH

L

ℓ

S

C

F

约重


50r/min以下的


容许传递扭矩


PDF图纸

DXF图纸

min.

max.

E

mm

mm

mm

kg･m2

kgf･m2

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg

N･m

LDCR3812H

-

Ⅰ

8

10

16

5.60×10-5

2.24×10-4

9.53

24.0

45

25

64.9

30

4.9

4

14

0.3

100

请咨询

请咨询

LDCR4012H

4012

Ⅰ

9

11

22

2.47×10-4

9.89×10-4

12.70

33.1

61

35

79.4

36

7.4

10

16

0.8

217

LDCR4014H

4014

Ⅰ

9

11

28

4.53×10-4

1.81×10-3

12.70

33.1

69

43

79.4

36

7.4

10

16

1.1

295

LDCR4016H

4016

Ⅰ

13

16

32

7.90×10-4

3.16×10-3

12.70

33.1

77

50

87.4

40

7.4

6

20

1.6

386

LDCR5014H

5014

Ⅰ

13

16

35

1.37×10-3

5.49×10-3

15.875

41.0

86

53

99.7

45

9.7

12

21

2.2

562

LDCR5016H

5016

Ⅰ

13

18

40

2.18×10-3

8.72×10-3

15.875

41.0

96

60

99.7

45

9.7

12

21

2.8

735

LDCR5018H

5018

Ⅰ

13

18

45

3.53×10-3

1.41×10-2

15.875

41.0

107

70

99.7

45

9.7

12

21

3.6

931

LDCR6022H

6022

Ⅰ

18

28

71

2.16×10-2

8.63×10-2

19.05

51.1

152

110

123.5

56

11.5

15

26

10.3

2370

LDCR8018H

8018

Ⅰ

23

32

80

3.63×10-2

1.45×10-1

25.40

65.3

170

115

141.2

63

15.2

30

26

13.8

3880

LDCR8022H

8022

Ⅰ

28

40

100

8.00×10-2

3.20×10-1

25.40

65.3

203

140

157.2

71

15.2

22

34

21.7

5580

LDCR10020H

10020

Ⅰ

33

45

110

1.61×10-1

6.42×10-1

31.75

81.9

233

160

178.8

80

18.8

30

36

32.6

8780

LDCR12018H

12018

Ⅰ

43

50

125

2.68×10-1

1

38.10

102.7

256

170

202.7

90

22.7

50

36

43.9

13200

LDCR12022H

12022

Ⅰ

53

56

140

5.93×10-1

2

38.10

102.7

304

210

222.7

100

22.7

40

46

69.0

17100

LDCR16018H

16018

Ⅰ

58

63

160

1

4

50.80

131.7

341

224

254.1

112

30.1

68

42

96.3

28600

LDCR16022H

16022

Ⅰ

73

80

200

3

10

50.80

131.7

405

280

310.1

140

30.1

40

70

166.8

41700

LDCR20018H

-

Ⅱ

85

88

205

5

1.84×10

63.50

160.6

426

294

519.5

241

37.5

-

100

294.4

57000

LDCR20022H

-

Ⅱ

95

98

260

1.07×10

4.26×10

63.50

160.6

507

374

519.5

241

37.5

-

100

461.6

71900

LDCR24022H

-

Ⅱ

117

120

310

2.70×10

1.08×102

76.20

197.3

608

420

751.1

353

45.1

-

150

871.4

129000

LDCR24026H

-

Ⅱ

147

150

380

5.70×10

2.28×102

76.20

197.3

705

520

751.1

353

45.1

-

150

1276.4

157000

LDCR32022H

-

Ⅱ

197

200

430

1.08×102

4.32×102

101.60

263.0

806

570

860.1

400

60.1

-

200

1791.2

255000

LDCR40020H

-

Ⅱ

247

250

470

2.29×102

9.16×102

127.00

332.3

932

640

1099.6

512

75.6

-

250

2862.5

494000

LDCR40024H

-

Ⅱ

297

300

590

4.95×102

1.98×103

127.00

332.3

1093

800

1099.6

512

75.6

-

250

4294.6

602000

LDCR40028H

-

Ⅱ

347

350

700

9.48×102

3.79×103

127.00

332.3

1255

960

1099.6

512

75.6

-

250

6019.4

717000


■外壳尺寸表

外壳型号

形式

惯性力矩

GD2

A

B

HM

约重

PDF图纸

DXF图纸

kg･m2

kgf･m2

kg

LDCR3812K

1

1.55×10-4

6.18×10-4

59

61

4 M5

0.19

请咨询

请咨询

LDCR4012K

1

5.13×10-4

2.05×10-3

75

75

4 M6

0.33

LDCR4014K

1

6.53×10-4

2.61×10-3

84

75

4 M6

0.38

LDCR4016K

1

8.58×10-4

3.43×10-3

92

75

4 M6

0.41

LDCR5014K

1

1.29×10-3

5.16×10-3

101

85

4 M6

0.50

LDCR5016K

1

1.81×10-3

7.25×10-3

111

85

4 M6

0.58

LDCR5018K

1

2.35×10-3

9.40×10-3

122

85

4 M6

0.66

LDCR6018K

1

4.85×10-3

1.94×10-2

142

106

4 M8

0.96

LDCR6022K

1

9.35×10-3

3.74×10-2

167

106

4 M8

1.30

LDCR8018K

1

1.86×10-2

7.43×10-2

186

130

4 M8

2.00

LDCR8022K

1

3.30×10-2

1.32×10-1

220

130

4 M8

2.50

LDCR10020K

1

6.60×10-2

2.64×10-1

250

148

4 M8

3.70

LDCR12018K

2

7.63×10-2

3.05×10-1

307

181

4 M10

3.30

LDCR12022K

2

1.29×10-2

5.15×10-1

357

181

4 M10

3.90

LDCR16018K

2

5.73×10-1

2

406

250

6 M10

14.70

LDCR16022K

2

1

4

472

250

6 M10

17.20

LDCR20018K

2

1

6

496

280

6 M10

22.20

LDCR20022K

2

2

10

578

280

6 M10

26.60


型号表示例


LD
CR
3812H


（1）
（2）


（1）滚子链联轴器

（2）型号


联轴器选型

选择联轴器应考虑的几个方面

(1)动力机的机械特性
根据动力机的特性选择联轴器，调整轴系固有频率，降低扭振振幅，保护传动装置部件，提高输出功率的稳定性。


(2)载荷类别
载荷类别主要有冲击、振动、正反转、制动、启动频繁等类型，它是选择联轴器品种的基本依据。


(3)联轴器的许用转速
联轴器的许用转速由联轴器的材料决定，钢件许用转速大于铸铁件许用转速，转速高时应要求联轴器做动平衡。


(4)联轴器所连两轴的相对位移
一般情况下两轴位移是不可避免的，根据轴向、径向、角向位移要求的不同选用挠性联轴器。只有对中精度要求很高的情况下，才选用刚性联轴器。


(5)联轴器的传动精度
以传递运动为主的轴系传动，要求联轴器具有较高的传动精度。以传递动力为主的轴系传动要求精度相对较低。


(6)联轴器尺寸、安装及维护
联轴器的外形尺寸，必须在机器设备所允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便更换易损件不用移动两轴和对中调整容易的联轴器。


(7)工作环境
所选联轴器要求适合周围的工作环境，以保证联轴器的使用寿命。


(8)经济性
在各种要求均满足的情况下，优先选用价格低的联轴器。




×
