GE梅花联轴器-铸铁

GE梅花联轴器是一种应用很普遍的联轴器，也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘材质为铸铁，铸铁有良好铸造性能、切削加工性好，减磨性，耐磨性好、加上它熔化配料简单，成本低、广泛用于制造结构复杂铸件和耐磨件。

应用领域

汽车生产

机械工程

港口机械

造纸行业

散物料业

农业机械

产品手册索取



产品特点

两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金的。

梅花联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理，以保证足够的机械强度。

链条联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动。

适用于高温、潮湿和多尘工况环境，不适用于高速、有剧烈冲击载荷和传递轴向力的场合，链条联轴器应在良好的润滑并有防护罩的条件下工作。

转矩弹性地传递，无需进行维护，优良的减振能力，双连接结构，节省了时间校准。

检查安装联轴器的位置状态是否良好，否则须检修或更换相关件。

装上链条并调整好松紧度后，检查配合是否顺畅、共面，且与外壳无干涉。

联轴器如不恰当安装使用会造成故障。

超载，联轴器使用超过负荷会导致联轴器故障，长时间使用也会导致过度磨损。

市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗，所以在价格方面比机加工要低很多，但是铸件的性能不是很好。

一些重要的场合下还是最好不要采用，并且铸件的爪齿在高速或者是高负载的情况下容易发生打牙（爪齿脱落）。

良好的减振能力可以降低设备运行时的噪音和振动，提高设备的稳定性和可靠性，为操作人员提供更加舒适的工作环境。

双连接结构使得安装和连接更加方便快捷，同时节省时间校准可以减少设备调试和安装的时间，提高工作效率。

在动力传输过程中能够有效地缓冲冲击和振动，减少对相关部件的损害。无需进行维护则为用户带来了极大的便利，节省了时间和成本。

技术参数

点击图片放大

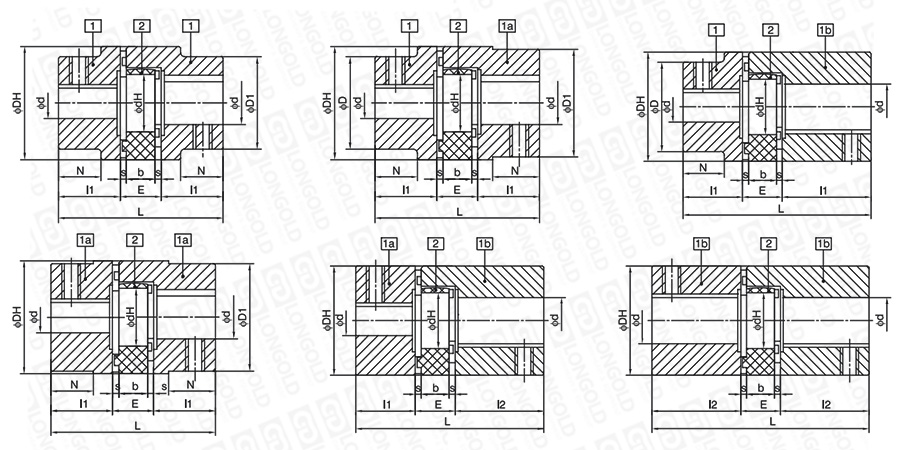

■联轴器结构详见如上图

上图为GE梅花联轴器铸铁的结构图。

可根据客户的需求，定制联轴器的外壳，详细请咨询隆德技术人员。


■联轴器尺寸表

隆德型号

本体
型式

基本尺寸

轴孔直径d

额定转矩

最高
转速
转动
惯量

重量

PDF图纸

DXF图纸

L

I1,I2

E

b

S

DH

dH

D

N

工艺孔

最大

SHA92

SHA96

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

N·m

N·m

rpm

kg·cm²

kg

LDGE-CS-38

1

114

45

24

18

3.0

80

38

66

37

10

38

190

325

5900

8.51

1.01

请咨询

请咨询

1a

78

20

45

12.70

1.17

1b

164

70

62

20

19.40

1.73

LDGE-CS-42

1

126

50

26

20

3.0

95

46

75

40

10

42

265

450

5000

17.95

1.56

1a

94

30

55

30.00

1.88

1b

176

75

65

30

43.10

2.68

LDGE-CS-48

1

140

56

28

21

3.5

105

51

85

45

12

48

310

525

4500

30.41

2.15

1a

104

30

60

49.56

2.55

1b

188

80

69

30

68.58

3.51

LDGE-CS-55

1

160

65

30

22

4.0

120

60

98

52

30

55

410

685

3900

61.44

3.25

1a

118

40

70

94.56

5.20

1b

210

90

77

40

140.81

7.60

LDGE-CS-65

1

185

75

35

26

4.5

135

68

115

47

20

65

625

940

3500

140.65

4.96

LDGE-CS-75

1

210

85

40

30

5.0

160

80

135

53

25

75

1280

1920

2980

308.92

7.82

LDGE-CS-90

1

245

100

45

34

5.5

200

100

160

62

35

90

2400

3600

2380

830.75

13.40

注：1.GE联轴器厂标产品出厂状态为第一种本体型式工艺孔，胶垫硬度SHA92。

2.轴孔键槽可选择DIN6885、JIS B1310、UNI6604、GB1095标准。


型号表示例


LD
GE
 - CS
 -
 38


（1）
（2）
（3）


（1）GE梅花联轴器

（2）铸铁

（3）型号


联轴器选型

选择联轴器应考虑的几个方面

(1)动力机的机械特性
根据动力机的特性选择联轴器，调整轴系固有频率，降低扭振振幅，保护传动装置部件，提高输出功率的稳定性。


(2)载荷类别
载荷类别主要有冲击、振动、正反转、制动、启动频繁等类型，它是选择联轴器品种的基本依据。


(3)联轴器的许用转速
联轴器的许用转速由联轴器的材料决定，钢件许用转速大于铸铁件许用转速，转速高时应要求联轴器做动平衡。


(4)联轴器所连两轴的相对位移
一般情况下两轴位移是不可避免的，根据轴向、径向、角向位移要求的不同选用挠性联轴器。只有对中精度要求很高的情况下，才选用刚性联轴器。


(5)联轴器的传动精度
以传递运动为主的轴系传动，要求联轴器具有较高的传动精度。以传递动力为主的轴系传动要求精度相对较低。


(6)联轴器尺寸、安装及维护
联轴器的外形尺寸，必须在机器设备所允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便更换易损件不用移动两轴和对中调整容易的联轴器。


(7)工作环境
所选联轴器要求适合周围的工作环境，以保证联轴器的使用寿命。


(8)经济性
在各种要求均满足的情况下，优先选用价格低的联轴器。




×
