GEL梅花联轴器

GEL梅花联轴器是由多个零部件组成，中间体用螺钉连接起来，使得整体更为稳固，除开弹性体，整体材质为45号钢。钢制强度高、自重轻、整体刚度好、抵抗变形能力强。

应用领域

汽车生产

机械工程

港口机械

造纸行业

散物料业

农业机械

产品手册索取



产品特点

在由多个零部件组成，中间体用螺钉连接起来，使得整体更为稳固。

整体材质为45号钢。钢制强度高、自重轻、整体刚度好、抵抗变形能力强。

梅花联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理，以保证足够的机械强度。

联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动。

适用于高温、潮湿和多尘工况环境，不适用于高速、有剧烈冲击载荷和传递轴向力的场合，联轴器应在良好的润滑并有外壳的条件下工作。

在安装联轴器之前，需要检查联轴器的外观是否有损坏、裂纹、变形等缺陷，同时检查联轴器的尺寸是否符合要求。

将联轴器的两个轴孔分别对准主动轴和从动轴的轴端，确保轴孔与轴的中心线重合。

联轴器安装完成后，需要调整联轴器的间隙，使其符合设备的要求。

在设备启动前，需要进行试运行，检查联轴器的运行情况是否正常。在试运行过程中，要注意观察联轴器是否有异常振动、噪音、发热等现象，如果发现问题，需要及时停机检查并排除故障。

联轴器如不恰当安装使用会造成故障。

超载，联轴器使用超过负荷会导致联轴器故障，长时间使用也会导致过度磨损。

市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗，所以在价格方面比机加工要低很多，但是铸件的性能不是很好。

一些重要的场合下还是最好不要采用，并且铸件的爪齿在高速或者是高负载的情况下容易发生打牙（爪齿脱落）。

良好的减振能力可以降低设备运行时的噪音和振动，提高设备的稳定性和可靠性，为操作人员提供更加舒适的工作环境。

采用双节式结构，安装时不必进行费时的轴对中校准。

在动力传输过程中能够有效地缓冲冲击和振动，减少对相关部件的损害。无需进行维护则为用户带来了极大的便利，节省了时间和成本。

技术参数

点击图片放大


■联轴器结构详见如上图

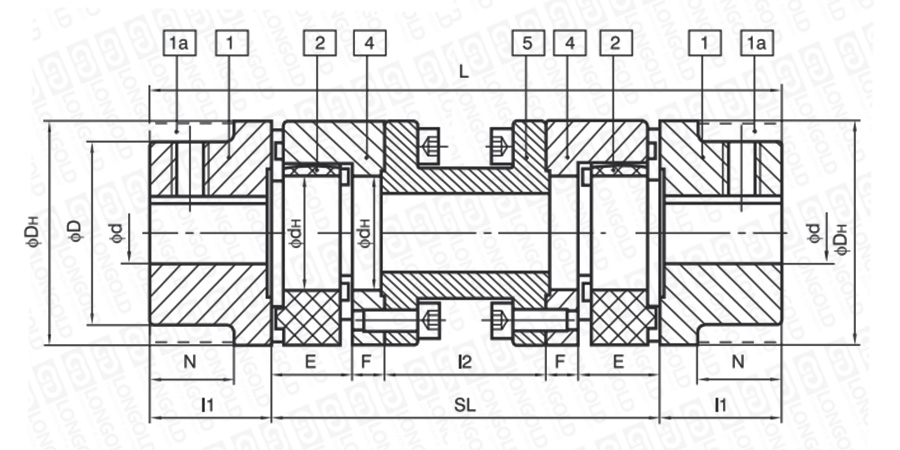

上图为GEL梅花联轴器钢制的结构图。

可根据客户的需求，定制联轴器的外壳，详细请咨询隆德技术人员。


■联轴器尺寸表

型号

基本尺寸

当n=1500rpm时
最大允许偏差

额定转矩

最高
转速

转动
惯量

重量

PDF图纸

DXF图纸

SL

l1

E

F

l2

L

dH

其它尺寸参见GE型联轴器

径向

角向

轴向

SHA92

SHA96


mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

N·m

N·m

rpm

kg·cm²

kg

LDGEL-24

100

30

18

8

SL-2(E+F）

SL+60

55

27

1.4

1°

1.4

35

60

2650

0.93

0.34

请咨询

请咨询

LDGEL-28

100

35

20

10

SL+70

65

30

1.4

1.5

95

160

2125

1.71

0.41

LDGEL-38

140

45

24

10

SL+90

80

38

2.0

1.8

190

325

1775

5.02

0.89

LDGEL-42

140

50

26

12

SL+100

95

46

2.0

2.0

265

450

1500

10.37

1.30

LDGEL-48

140

56

28

12

SL+112

105

51

2.0

2.1

310

525

1400

14.94

1.42

LDGEL-55

180

65

30

16

SL+130

120

60

2.6

2.2

410

685

1180

35.84

2.54

250

3.8

45.63

3.92

LDGEL-65

250

75

35

16

SL+150

135

68

3.8

2.6

625

940

1050

71.44

4.34

LDGEL-75

250

85

40

19

SL+170

160

80

3.7

3.0

1280

1920

890

147.35

6.12

LDGEL-90

250

100

45

20

SL+200

200

100

3.6

3.4

2400

3600

700

437.35

11.23


■安装螺钉等级：12.9级

产品型号

GEL-24

GEL-28

GEL-38

GEL-42

GEL-48

GEL-55

GEL-65

GEL-75

GEL-90

螺顶规格

M5

M6

M8

M8

M8

M10

M10

M12

M16

螺钉个数

16

16

16

24

24

16

24

30

30

螺钉扭矩(N·m)

10

17

41

41

41

83

83

145

355


型号表示例


LD
GEL
 -
 42


（1）
（2）


（1）GEL梅花联轴器

（2）型号


联轴器选型

选择联轴器应考虑的几个方面

(1)动力机的机械特性
根据动力机的特性选择联轴器，调整轴系固有频率，降低扭振振幅，保护传动装置部件，提高输出功率的稳定性。


(2)载荷类别
载荷类别主要有冲击、振动、正反转、制动、启动频繁等类型，它是选择联轴器品种的基本依据。


(3)联轴器的许用转速
联轴器的许用转速由联轴器的材料决定，钢件许用转速大于铸铁件许用转速，转速高时应要求联轴器做动平衡。


(4)联轴器所连两轴的相对位移
一般情况下两轴位移是不可避免的，根据轴向、径向、角向位移要求的不同选用挠性联轴器。只有对中精度要求很高的情况下，才选用刚性联轴器。


(5)联轴器的传动精度
以传递运动为主的轴系传动，要求联轴器具有较高的传动精度。以传递动力为主的轴系传动要求精度相对较低。


(6)联轴器尺寸、安装及维护
联轴器的外形尺寸，必须在机器设备所允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便更换易损件不用移动两轴和对中调整容易的联轴器。


(7)工作环境
所选联轴器要求适合周围的工作环境，以保证联轴器的使用寿命。


(8)经济性
在各种要求均满足的情况下，优先选用价格低的联轴器。




×
