链条联轴器是利用公用的链条，同时于两个齿数相同的并列链轮啮合，不同结构型式的链条联轴器主要区别是采用不同链条，常见的有双排滚子链联轴器、单排滚子链联轴器、齿形链联轴器、尼龙链联轴器等。
链条联轴器具有结构简单（四个件组成）、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、对安装精度要求不 高、工作可靠、寿命较长、成本较低等优点。
链条联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动。
适用于高温、潮湿和多尘工况环境，不适用于高速、有剧烈冲击载荷和传递轴向力的场合，链条联轴器应在良好的润滑并有防护罩的条件下工作。
该类链条联轴器结构紧凑、扭矩传递大、可靠性强、安全、而且外形美观大方、安装简单、易对中。如需选购该类型链条联轴器，请参照型号表里的规格进行订购。
检查安装联轴器的位置状态是否良好，否则须检修或更换相关件。
装上链条并调整好松紧度后，检查配合是否顺畅、共面，且与外壳无干涉。
联轴器如不恰当安装使用会造成故障，需注意以下几点。
超载，联轴器使用超过负荷会导致联轴器故障，长时间使用也会导致过度磨损。
没有安装罩壳，联轴器容易发生锈蚀，断裂。
安装外壳可以防止润滑剂的飞散的灰尘的进入，延长联轴器的使用寿命。
为了便于安装和维修，外壳采用和轴成直角方向的分割形状。
在下述情况下工作时必须配备外壳：
（1）在灰尘大等具有磨损性环境下工作。
（2）在湿度大等具有腐蚀性环境下工作。
点击图片放大

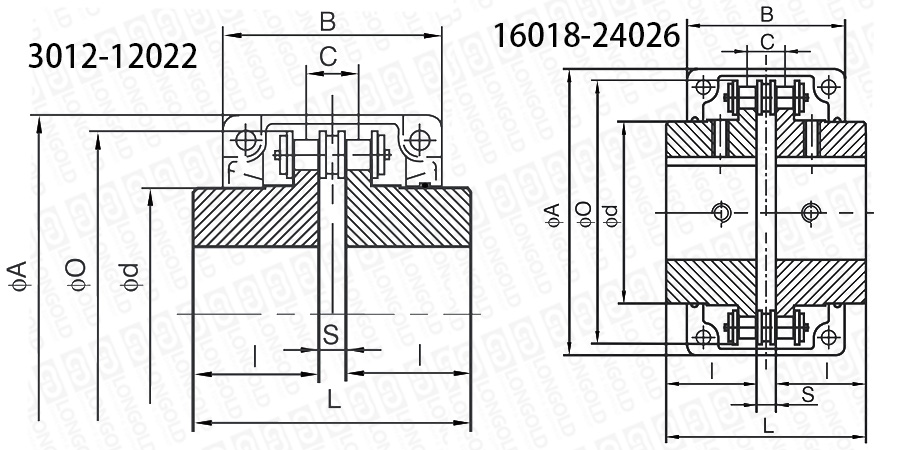

■联轴器结构详见如上图
上图为链条联轴器（国标）的结构图。
可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。
■联轴器尺寸表
链条联轴器型号
使用轴范围
孔径D
尺寸
最大径向
偏心角度
螺栓
最大
扭矩
最大
转速
转动惯量
所需润滑
油重量
参考
重量
PDF图纸
DXF图纸
A
d
0
L
I
S
B
C
MIN-MAX
mm
mm
mm
mm
mm
mm
mm
mm
(Nm)
(rpm)
(kg·cm²)
(kg)
(kg)
LD-KC-3012
12-16
12
69
25
45
64.8
29.8
5.2
63
10.2
1°
M6
190
5000
3.7
0.1
0.4
LD-KC-4012
12-22
12
77
33
62
79.4
36.0
7.4
72
14.4
M6
249
4800
5.5
0.1
0.8
LD-KC-4014
12-28
12
84
43
69
79.4
36.0
7.4
75
14.4
M6
329
4800
9.7
0.1
1.1
LD-KC-4016
14-32
14
92
48
77
87.4
40.0
7.4
75
14.4
M6
419
4800
14.4
0.2
1.4
LD-KC-5014
15-35
14
101
53
86
99.7
45.0
9.7
85
18.1
M8
620
3600
28.0
0.2
2.2
LD-KC-5016
16-40
16
111
60
93
99.7
45.0
9.7
85
18.1
M8
791
3600
37.0
0.3
2.7
LD-KC-5018
16-45
16
122
70
106
99.7
45.0
9.7
85
18.1
M8
979
3000
56.3
0.4
3.8
LD-KC-6018
20-56
20
142
85
127
123.5
56.0
11.5
105
22.8
M10
1810
2500
137.3
0.5
6.2
LD-KC-6020
20-60
20
158
98
139
123.5
56.0
11.5
105
22.8
M10
2210
2500
210.2
0.6
7.8
LD-KC-6022
20-71
20
168
110
151
123.5
56.0
11.5
117
22.8
M10
2610
2500
295.0
0.7
10.4
LD-KC-8018
20-80
20
190
110
169
141.2
63.0
15.2
129
29.3
M12
3920
2000
520.0
0.9
12.7
LD-KC-8020
20-90
20
210
121
185
145.2
65.0
15.2
137
29.3
M12
4800
2000
812.4
1.1
16.0
LD-KC-8022
20-100
20
226
140
202
157.2
71.0
15.2
137
29.3
M12
5640
1800
1110.0
1.2
20.2
LD-KC-10020
25-110
25
281
160
233
178.8
80.0
18.8
153
35.8
M12
8400
1800
2440.0
1.8
33.0
LD-KC-12018
35-125
35
307
170
256
202.7
90.0
22.7
181
45.4
M12
12700
1500
3940.0
3.2
47.0
LD-KC-12022
35-140
35
357
210
304
222.7
100.0
22.7
181
45.4
M12
18300
1250
7810.0
4.4
72.0
LD-KC-16018
63-160
53
375
228
340
254.1
112.0
30.1
240
58.5
M16
26400
1100
14530.0
7.2
108.0
LD-KC-16022
80-200
70
424
279
405
310.1
140.0
30.1
245
58.5
M16
38100
1000
32220.0
9.9
187.0
LD-KC-20018
82-205
75
465
289
425
437.5
200.0
37.5
285
71.6
M20
54100
800
50980.0
11.8
286.0
LD-KC-20022
100-255
90
545
363
506
477.5
220.0
37.5
300
71.6
M20
77800
600
111100.0
15.8
440.0
LD-KC-24022
120-310
110
650
448
607
650.0
302.5
45.0
340
87.8
M20
37000
600
310000.0
21.9
869.0
LD-KC-24026
150-360
140
745
526
704
700.0
327.5
45.0
350
87.8
M20
186000
500
598500.0
28.1
1260.0
|
LD |
- |
KC |
- |
3012 |
|
|
|
（1） |
|
（2） |
（1）链条联轴器
（2）型号
|
