联轴器链

链式联轴器是将坚固的双列滚子链缠绕于两个链轮的挠性联轴器。耐久性优异，可吸收大的误差，通过装卸连结销可简单连结，分解。可用于一般传动用途，提供聚甲醛等树脂类链条与链轮组合的经济型联轴器。

应用领域

汽车生产

机械工程

港口机械

造纸行业

散物料业

农业机械

产品手册索取



产品特点

采用标准的双排传动滚子链条或加宽型滚子链，环状链接固定在联轴器链轮上。

链条联轴器具有结构简单（四个件组成）、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、对安装精度要求不高、工作可靠、寿命较长、成本较低等优点。

适用在高速、重载、低噪音、大中心距的工况下，适用于高温、潮湿和多尘工况环境，如纺织机械、无心磨床、农机、起重运输、工程、矿山、轻工、化工、传送带机械设备等。

不适用于高速、有剧烈冲击载荷和传递轴向力的场合。

该类联轴器链条结构紧凑、扭矩传递大、可靠性强、安全、而且外形美观大方、安装简单、易对中。如需选联轴器链，请参照型号表里的规格进行订购。

检查安装联轴器链的位置状态是否良好，否则须检修或更换相关件。

装上联轴器链轮并调整好松紧度后，检查配合是否顺畅、共面，且与外壳无干涉。

如不恰当安装使用会造成故障，需注意以下几点。

超载，使用超过负荷会导致故障，长时间使用也会导致过度磨损。

没有安装罩壳，容易发生锈蚀，断裂。

安装外壳可以防止润滑剂的飞散的灰尘的进入，延长联轴器的使用寿命。

为了便于安装和维修，外壳采用和轴成直角方向的分割形状。

在下述情况下工作时必须配备外壳：

（1）在灰尘大等具有磨损性环境下工作。

（2）在湿度大等具有腐蚀性环境下工作。

技术参数

点击图片放大

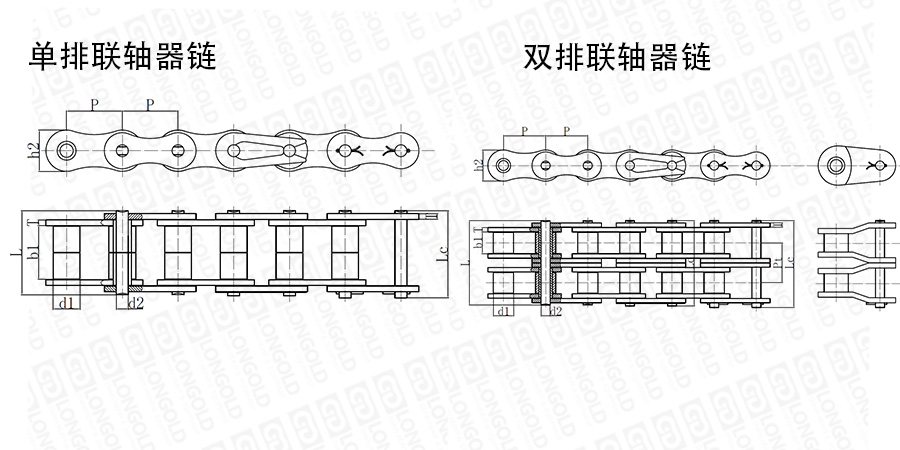

■联轴器链结构详见如上图

上图为联轴器链的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■单排联轴器链尺寸表

隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

每米长重

拉伸载荷

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

T

q

max.

min.

max.

max.

max.

max.

max.

mm

mm

mm

mm

mm

mm

mm

mm

kg/m

LD10AF13

15.875

10.16

16.31

5.08

27.6

29.1

15

2.03

1.35

请咨询

请咨询

请咨询

LD12AF2

19.05

11.91

19.10

5.94

32.6

34.4

18

2.42

1.90

LD12AF6

19.05

11.91

18.80

5.94

31.9

33.5

18

2.42

1.87

LD12AF26

19.05

11.91

19.36

5.94

31.9

33.5

18

2.42

1.94

LD16AF25

25.40

15.88

25.58

7.92

42.4

43.9

24

3.25

3.26


■双排联轴器链尺寸表

隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

排距

每条长重

拉伸载荷

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

T

Pt

q

max.

min.

max.

max.

max.

max.

max.

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/m

LD4012

12.70

7.95

7.85

3.96

31.0

32.2

12.00

1.50

14.38

0.16

请咨询

请咨询

请咨询

LD4014

12.70

7.95

7.85

3.96

31.0

32.2

12.00

1.50

14.38

0.19

LD4016

12.70

7.95

7.85

3.96

31.0

32.2

12.00

1.50

14.38

0.21

LD5014

15.875

10.16

9.40

5.08

38.9

40.4

15.09

2.03

18.11

0.49

LD5016

15.875

10.16

9.40

5.08

38.9

40.4

15.09

2.03

18.11

0.56

LD5018

15.875

10.16

9.40

5.08

38.9

40.4

15.09

2.03

18.11

0.63

LD6018

19.05

11.91

12.57

5.94

48.8

50.5

18.00

2.42

22.78

1.00

LD6020

19.05

11.91

12.57

5.94

48.8

50.5

18.00

2.42

22.78

1.11

LD6022

19.05

11.91

12.57

5.94

48.8

50.5

18.00

2.42

22.78

1.22

LD8018

25.40

15.88

15.75

7.92

62.7

64.3

24.00

3.25

29.29

2.35

LD8020

25.40

15.88

15.75

7.92

62.7

64.3

24.00

3.25

29.29

2.62

LD8022

25.40

15.88

15.75

7.92

62.7

64.3

24.00

3.25

29.29

2.88

LD10018

31.75

19.05

18.90

9.53

76.4

80.5

30.00

4.00

35.76

4.95

LD10022

31.75

19.05

18.90

9.53

76.4

80.5

30.00

4.00

35.76

4.95

LD12018

38.10

22.23

25.22

11.10

95.8

99.7

35.70

4.80

45.44

8.14

LD12022

38.10

22.23

25.22

11.10

95.8

99.7

35.70

4.80

45.44

8.14


型号表示例


LD40
12
（1）
（2）


（1）链号

（2）节距尺寸


联轴器选型

选择联轴器应考虑的几个方面

(1)动力机的机械特性
根据动力机的特性选择联轴器，调整轴系固有频率，降低扭振振幅，保护传动装置部件，提高输出功率的稳定性。


(2)载荷类别
载荷类别主要有冲击、振动、正反转、制动、启动频繁等类型，它是选择联轴器品种的基本依据。


(3)联轴器的许用转速
联轴器的许用转速由联轴器的材料决定，钢件许用转速大于铸铁件许用转速，转速高时应要求联轴器做动平衡。


(4)联轴器所连两轴的相对位移
一般情况下两轴位移是不可避免的，根据轴向、径向、角向位移要求的不同选用挠性联轴器。只有对中精度要求很高的情况下，才选用刚性联轴器。


(5)联轴器的传动精度
以传递运动为主的轴系传动，要求联轴器具有较高的传动精度。以传递动力为主的轴系传动要求精度相对较低。


(6)联轴器尺寸、安装及维护
联轴器的外形尺寸，必须在机器设备所允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便更换易损件不用移动两轴和对中调整容易的联轴器。


(7)工作环境
所选联轴器要求适合周围的工作环境，以保证联轴器的使用寿命。


(8)经济性
在各种要求均满足的情况下，优先选用价格低的联轴器。




×
