EP联轴器

弹性联轴器是一种广泛应用于工业机械中的部件，是具有弹性元件的联轴器，能够在传递扭矩的同时，补偿两轴之间的相对位移，起到缓冲、减振和降低噪音的作用。主要用于连接两个不同位置的轴，并允许一定程度的轴向、径向和角向偏差，同时具有良好的吸振性能和较高的传递功率。

应用领域

汽车生产

机械工程

港口机械

造纸行业

散物料业

农业机械

产品手册索取



产品特点

是具有弹性元件的联轴器，能够在传递扭矩的同时，补偿两轴之间的相对位移，起到缓冲、减振和降低噪音的作用。

联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理，以保证足够的机械强度。

联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动。

适用于高温、潮湿和多尘工况环境，不适用于高速、有剧烈冲击载荷和传递轴向力的场合，联轴器应在良好的润滑并有外壳的条件下工作。

在安装联轴器之前，需要检查联轴器的外观是否有损坏、裂纹、变形等缺陷，同时检查联轴器的尺寸是否符合要求。

将联轴器的两个轴孔分别对准主动轴和从动轴的轴端，确保轴孔与轴的中心线重合。

联轴器安装完成后，需要调整联轴器的间隙，使其符合设备的要求。

在设备启动前，需要进行试运行，检查联轴器的运行情况是否正常。在试运行过程中，要注意观察联轴器是否有异常振动、噪音、发热等现象，如果发现问题，需要及时停机检查并排除故障。

联轴器如不恰当安装使用会造成故障。

超载，联轴器使用超过负荷会导致联轴器故障，长时间使用也会导致过度磨损。

市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗，所以在价格方面比机加工要低很多，但是铸件的性能不是很好。

一些重要的场合下还是最好不要采用，并且铸件的爪齿在高速或者是高负载的情况下容易发生打牙（爪齿脱落）。

良好的减振能力可以降低设备运行时的噪音和振动，提高设备的稳定性和可靠性，为操作人员提供更加舒适的工作环境。

主要用于连接两个不同位置的轴，并允许一定程度的轴向、径向和角向偏差，同时具有良好的吸振性能和较高的传递功率。

技术参数

点击图片放大

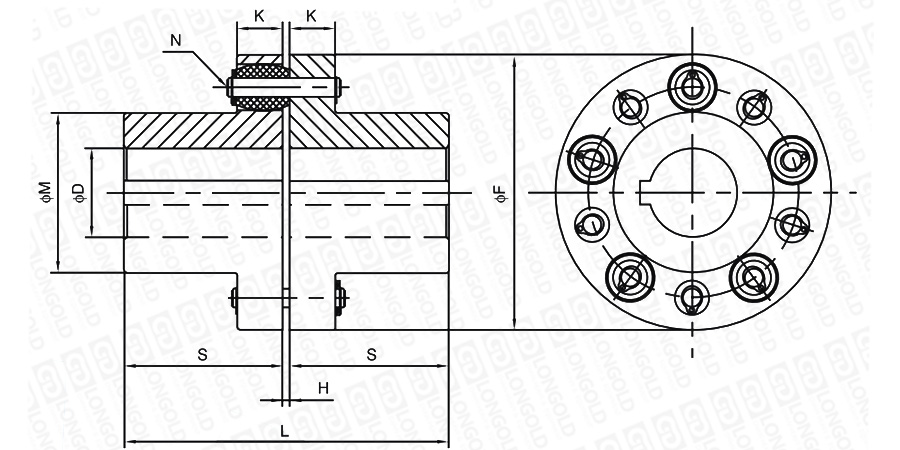

■联轴器结构详见如上图

上图为EP联轴器的结构图。

可根据客户的需求，定制联轴器的外壳，详细请咨询隆德技术人员。


■联轴器尺寸表

型号

基本尺寸

轴孔直径

弹性体
数量

最大
转矩

最高
转速

转动
惯量

重量

PDF图纸

DXF图纸

F

M

L

H

K

S

工艺孔

最大

mm

mm

mm

mm

mm

mm

mm

mm

N

N·m

rpm

kg·cm²

kg

LDEP120

120

71

143

3

20

70

-

45

10

350

6000

62.3

6

请咨询

请咨询

LDEP140

140

85

163

3

20

80

-

55

14

600

5300

123.3

9

LDEP160

160

102

183

3

20

90

-

60

16

900

4500

246.6

14

LDEP180

180

103

204

4

25

100

-

65

12

1300

4000

391.4

17

LDEP200

200

118

234

4

25

115

-

75

14

1800

3600

652.3

27

LDEP225

225

145

264

4

25

130

40

90

16

2600

3200

1268.5

47

LDEP250

250

147

305

5

38

150

45

95

14

4600

3000

2200.8

55

LDEP300

300

182

365

5

38

180

50

110

16

6500

2500

5409.2

85

LDEP350

350

200

406

6

60

200

60

120

12

10500

2200

12626.6

130

LDEP400

400

232

446

6

60

220

70

140

14

14500

1800

22818.4

190

LDEP450

445

253

487

7

72

240

75

160

12

21000

1600

38377.0

260

LDEP500

495

288

527

7

72

260

75

180

14

28000

1400

61737.8

350

LDEP550

545

322

567

7

72

280

80

210

16

36000

1200

93726.1

450

LDEP630

625

375

567

7

90

280

130

250

14

75000

1000

190030.3

710

LDEP680

680

405

567

7

90

280

150

270

16

95000

900

267733.2

980

LDEP800

795

420

607

7

90

300

180

280

20

146000

760

471359.6

1100

LDEP900

900

448

607

7

90

300

200

300

22

200000

680

769873.0

1250

LDEP1100

1100

550

807

7

100

400

280

350

28

350000

600

2035250.0

2520

注：轴孔及键槽尺寸可选择DIN6885、JIS B1310-1976、UNI6604-1969、GB1095-1979标准。减小安装误差，有助于延长橡胶衬套的使用时间。


型号表示例


LD
 EP
 -
 120


（1）
（2）


（1）EP联轴器

（2）型号


联轴器选型

选择联轴器应考虑的几个方面

(1)动力机的机械特性
根据动力机的特性选择联轴器，调整轴系固有频率，降低扭振振幅，保护传动装置部件，提高输出功率的稳定性。


(2)载荷类别
载荷类别主要有冲击、振动、正反转、制动、启动频繁等类型，它是选择联轴器品种的基本依据。


(3)联轴器的许用转速
联轴器的许用转速由联轴器的材料决定，钢件许用转速大于铸铁件许用转速，转速高时应要求联轴器做动平衡。


(4)联轴器所连两轴的相对位移
一般情况下两轴位移是不可避免的，根据轴向、径向、角向位移要求的不同选用挠性联轴器。只有对中精度要求很高的情况下，才选用刚性联轴器。


(5)联轴器的传动精度
以传递运动为主的轴系传动，要求联轴器具有较高的传动精度。以传递动力为主的轴系传动要求精度相对较低。


(6)联轴器尺寸、安装及维护
联轴器的外形尺寸，必须在机器设备所允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便更换易损件不用移动两轴和对中调整容易的联轴器。


(7)工作环境
所选联轴器要求适合周围的工作环境，以保证联轴器的使用寿命。


(8)经济性
在各种要求均满足的情况下，优先选用价格低的联轴器。




×
