QTL系列锥套SDS/SD型

QTL锥套上有双孔，允许锥套正向安装或者反向安装，螺钉能十分方便的从轮毂或者锥套法兰侧安装，无论以哪种方式安装，螺钉总是从侧面容易插入的地方插入。

应用领域

汽车生产

机械工程

包装行业

造纸行业

印刷行业

矿产行业

产品手册索取



产品特点

QTL型锥套很容易安装在锥孔上，并通过拧紧螺钉紧压在轴上。锥孔压紧锥套并紧固在轴上，因此就不需要额外的键或销子。

QTL锥套很容易从轮毂上拆卸下来，在锥套的轮毂上孔中使用上拉螺栓即可钻出衬套。

优质结构钢或高牌号灰铸铁，表面发蓝处理，能够很好的防锈。QTL锥套很容易从轮毂上拆卸下来，在锥套的轮毂上孔中使用上拉螺栓即可钻出衬套。

连接牢固，不易松动，有效防止设备在运行过程中出现意外事故，保障操作人员的安全。

无论是在高温、低温、潮湿还是多尘等恶劣环境下，QTL 锥套都能保持良好的性能，具有较强的环境适应性。

安装过程迅速，能够大大缩短设备的停机时间，提高生产效率。拆卸同样方便，便于设备的维护和部件的更换。

QTL锥套在工程制造、汽车行业、建筑行业中都有广泛应用。

在汽车的发动机、变速器、传动轴等部件之间的连接中，QTL 锥套发挥着重要作用。它能够有效地传递动力，同时适应汽车在不同路况下的运行需求。

在各类机床，如车床、铣床、钻床等设备中，QTL 锥套用于连接电机轴与主轴箱，实现动力的传递。它能够确保高精度的传动，保证加工精度和效率。

技术参数

点击图片放大



■产品本体结构详见如上图

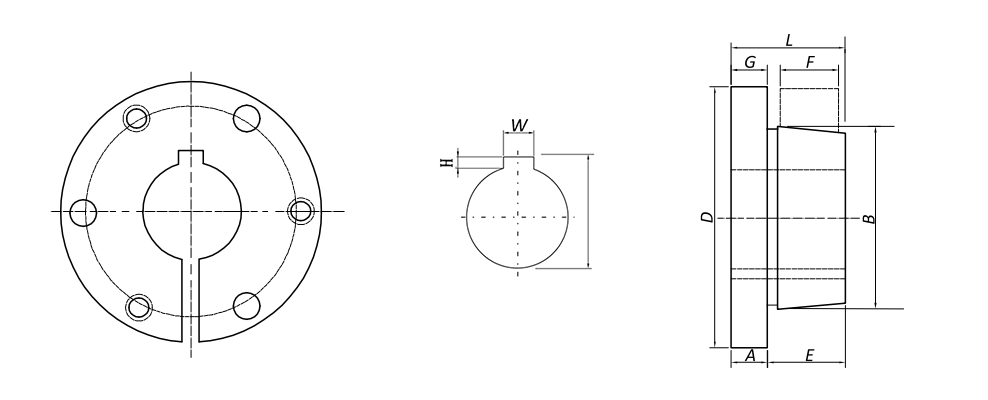

上图为QTL系列锥套SDS/SD型锥套尺寸图。


■尺寸表

QTL锥套型号

主要
尺寸

六角螺钉

孔径

键槽

孔径

键槽

A

B

D

E

*F

**G

L

螺栓分布圆直径

宽(W)×深(H)

宽(W)×深(H)

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

SDS

7/16

2 17/91

3 1/8

7/8

3/4

20/87

1  5/16

2 11/16

3 1/4x1 3/8

1/2

1/8x1/16

15/16

5/16x5/32

9/16

1 3/8

5/8

3/16x3/32

1  7/16

3/8x3/16

11/16

1 1/2

3/4

1  9/16

13/16

1 5/8

7/8

1 11/16

3/8x1/8

15/16

1/4x1/8

1 3/4

1/1

1 13/16

1/2x1/8

11/16

1 7/8

1/2x1/16

11/8

1 8/9

13/16

2

-

11/4

-

-

SD

7/16

2 17/91

3 1/8

1 3/8

1 1/4

20/87

1 13/16

2 11/16

3 1/4x1 7/8

1/2

1/8x1/16

15/16

5/16x5/32

9/16

1 3/8

5/8

3/16x3/32

1  7/16

3/8x3/16

11/16

1 1/2

3/4

1  9/16

13/16

1 5/8

7/8

1 11/16

3/8x1/8

15/16

1/4x1/8

1 3/4

1/1

1 13/16

1/2x1/8

11/16

1 7/8

1/2x1/16

11/8

1  8/9

13/16

2

-

11/4

-

-

*F=配合孔长度

**G=QTL锥套与配合轮毂之间的间隙

带“+”标记的型号请具体咨询本公司



锥套内孔范围

QTL锥套型号

最小孔径

最大孔径

全键槽

浅键槽

无键槽

inch

inch

inch

inch

JA

3/8

1

1  3/16

1 1/4

SH

1/2

1 3/8

1 5/8

1 11/16

SDS

1/2

1 5/8

1 15/16

2

SD

1/2

1 5/8

1 15/16

2

SK

1/2

2 1/8

2 1/2

2 5/8

SK

1/2

2 1/8

2 1/2

2  9/16

SF

1/2

2 1/4

2 7/8

2 15/16

E

7/8

2 7/8

3 1/2

-

F

1

3 1/4

3 15/16

4

J

11/2

3 13/16

4 1/2

-

M

2

4 11/16

5 1/2

-

N

2  7/16

5 1/16

5 7/8

-

P

2 15/16

5 13/16

7

-

W

4

7 1/2

8 1/2

-

S

6

8 1/4

10

-


安装说明

QTL系列锥套SDS/SD型锥套的安装方式为反向安装。

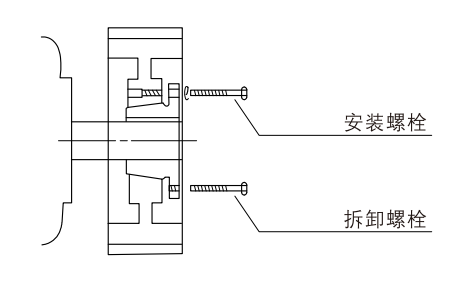

在安装时，将衬套锥度的小端对准电机，如下图所示


安装：将螺栓穿过锥套法兰上的钻孔，然后拧紧到产品轮毂的螺纹孔中，将装配松散的部件(锥度小的一端)滑到轴上的所需位置，均匀交替地拧紧每个螺栓。
拆卸：拆卸螺栓，并将它们放入锥套法兰的螺纹孔中，当它们被拉起时，它们将作为千斤顶螺钉作用于产品轮毂的表面，以释放锥套和轮毂之间的抓紧力。





×
