RM联轴器

刚性联轴器是一种扭转刚性的联轴器，即使承受负载时也无任何回转间隙，即便是有偏差产生负荷时，刚性联轴器还是刚性传递扭矩。刚性联轴器是一种用于连接两个轴并传递扭矩的机械部件，它不允许两轴之间有任何相对运动，因此不具备补偿两轴偏移的能力。这种联轴器适用于两轴对中精度要求极高的场合，且在工作时不会产生相对偏移。

应用领域

汽车生产

机械工程

港口机械

造纸行业

散物料业

农业机械

产品手册索取



产品特点

整体材质为45号钢，强度高、自重轻、整体刚度好、抵抗变形能力强。

联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理，以保证足够的机械强度。

联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动。

适用于高温、潮湿和多尘工况环境，不适用于高速、有剧烈冲击载荷和传递轴向力的场合，联轴器应在良好的润滑并有外壳的条件下工作。

在安装联轴器之前，需要检查联轴器的外观是否有损坏、裂纹、变形等缺陷，同时检查联轴器的尺寸是否符合要求。

将联轴器的两个轴孔分别对准主动轴和从动轴的轴端，确保轴孔与轴的中心线重合。

联轴器安装完成后，需要调整联轴器的间隙，使其符合设备的要求。

在设备启动前，需要进行试运行，检查联轴器的运行情况是否正常。在试运行过程中，要注意观察联轴器是否有异常振动、噪音、发热等现象，如果发现问题，需要及时停机检查并排除故障。

联轴器如不恰当安装使用会造成故障。

超载，联轴器使用超过负荷会导致联轴器故障，长时间使用也会导致过度磨损。

市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗，所以在价格方面比机加工要低很多，但是铸件的性能不是很好。

一些重要的场合下还是最好不要采用，并且铸件的爪齿在高速或者是高负载的情况下容易发生打牙（爪齿脱落）。

良好的减振能力可以降低设备运行时的噪音和振动，提高设备的稳定性和可靠性，为操作人员提供更加舒适的工作环境。

在传递扭矩过程中，不允许连接的两根轴之间有相对位移，包括轴向、径向和角向位移。

技术参数

点击图片放大

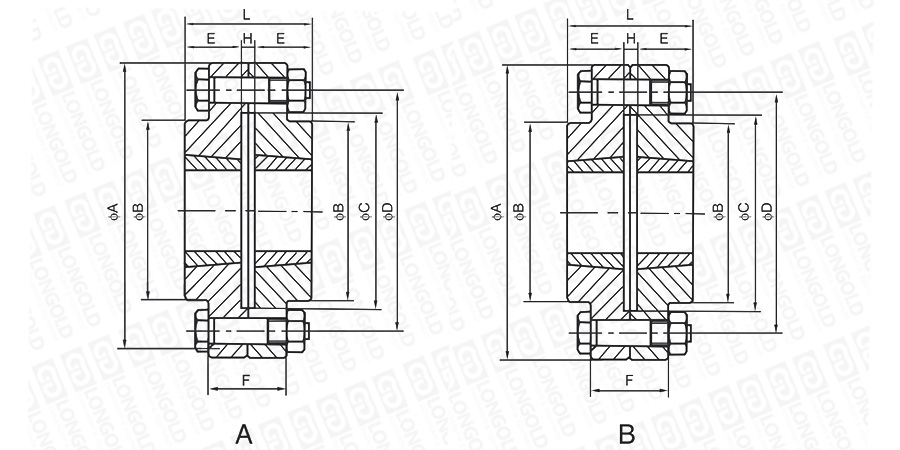

■联轴器结构详见如上图

上图为RM联轴器的结构图。

可根据客户的需求，定制联轴器的外壳，详细请咨询隆德技术人员。


■联轴器尺寸表

型号

锥套

基本尺寸

轴孔直径

螺栓

最大
转矩

最高
转速

重量

PDF图纸

DXF图纸

A

B

C

D

日

F

H

L

最小

最大

规格

数量

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

N·m

rpm

kg

LDRM12

1210

118

76

83

102

25.4

35

7

57

11

32

M10

4

130

4000

3.5

请咨询

请咨询

LDRM16

1615

127

83

90

105

38.1

43

7

83

14

42

M10

6

220

4000

4.5

LDRM25

2517

178

127

123

149

44.5

51

7

97

20

60

M12

8

500

3800

11.0

LDRM30

3030

216

152

146

184

76.2

65

7

159

25

75

M16

8

1000

3150

23.0

LDRM35

3535

248

178

178

213

89.0

75

7

185

35

90

M20

8

1400

2800

38.0

LDRM40

4040

298

216

210

257

101.6

76

7

210

40

100

M20

8

2700

2250

64.0

LDRM45

4545

330

241

230

286

114.3

86

7

235

55

110

M24

8

3200

2100

88.0

LDRM50

5050

362

267

268

314

127.0

90

7

260

60

125

M24

8

4000

2000

155.0

注：轴孔及键槽可选择DIN6885、JIS B1310-1976,UNI6604-1969、GB1095-1979标准。


型号表示例


LD
 RM
 -
 12


（1）
（2）


（1）RM钢性联轴器

（2）型号


联轴器选型

选择联轴器应考虑的几个方面

(1)动力机的机械特性
根据动力机的特性选择联轴器，调整轴系固有频率，降低扭振振幅，保护传动装置部件，提高输出功率的稳定性。


(2)载荷类别
载荷类别主要有冲击、振动、正反转、制动、启动频繁等类型，它是选择联轴器品种的基本依据。


(3)联轴器的许用转速
联轴器的许用转速由联轴器的材料决定，钢件许用转速大于铸铁件许用转速，转速高时应要求联轴器做动平衡。


(4)联轴器所连两轴的相对位移
一般情况下两轴位移是不可避免的，根据轴向、径向、角向位移要求的不同选用挠性联轴器。只有对中精度要求很高的情况下，才选用刚性联轴器。


(5)联轴器的传动精度
以传递运动为主的轴系传动，要求联轴器具有较高的传动精度。以传递动力为主的轴系传动要求精度相对较低。


(6)联轴器尺寸、安装及维护
联轴器的外形尺寸，必须在机器设备所允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便更换易损件不用移动两轴和对中调整容易的联轴器。


(7)工作环境
所选联轴器要求适合周围的工作环境，以保证联轴器的使用寿命。


(8)经济性
在各种要求均满足的情况下，优先选用价格低的联轴器。




×
