STL系列锥套G-H型

STL锥套通过锥面配合实现连接，这种独特的设计使得连接非常稳固，即便在承受高负载和剧烈振动的情况下，依然能够保持可靠的连接状态，不会出现松动或滑脱现象。

应用领域

汽车生产

机械工程

包装行业

造纸行业

印刷行业

矿产行业

产品手册索取



产品特点

标准内径尺寸从3/8"~10"。

通过键与键槽的配合以及锥套斜面与轴表面的接触实现锥套与轴的紧密结合，能提供极大的扭矩，确保锥套与轴紧密连接。

使用可锻铸铁作为材料，可锻铸铁是一种由白口铸铁经过特定的热处理工艺后得到的铸铁材料，具有较高的强度、塑性和冲击韧度。

锥套与轴和轮毂之间的配合精度高，能够有效减少间隙和误差，提高设备的传动精度和运行平稳性。

能够适应各种恶劣的工作环境，如高温、低温、潮湿、腐蚀等，具有良好的耐腐蚀性和耐磨性。

安装时只需将锥套套在轴上，然后用螺栓将其压紧在轮毂上即可，操作简单快捷，大大节省了安装时间和人力成本。

STL锥套在工程制造、汽车行业、建筑行业中都有广泛应用。

风力发电机的主轴是传递动力的关键部件，STL 锥套能够提供可靠的连接，确保风机的稳定运行。它可以承受巨大的扭矩和轴向力，同时具有良好的抗疲劳性能。

工程机械通常工作在恶劣的环境下，对连接部件的可靠性要求很高。STL 锥套能够承受巨大的冲击和振动，适用于工程机械的发动机、变速器、驱动轴等部位的连接。

技术参数

点击图片放大



■产品本体结构详见如上图

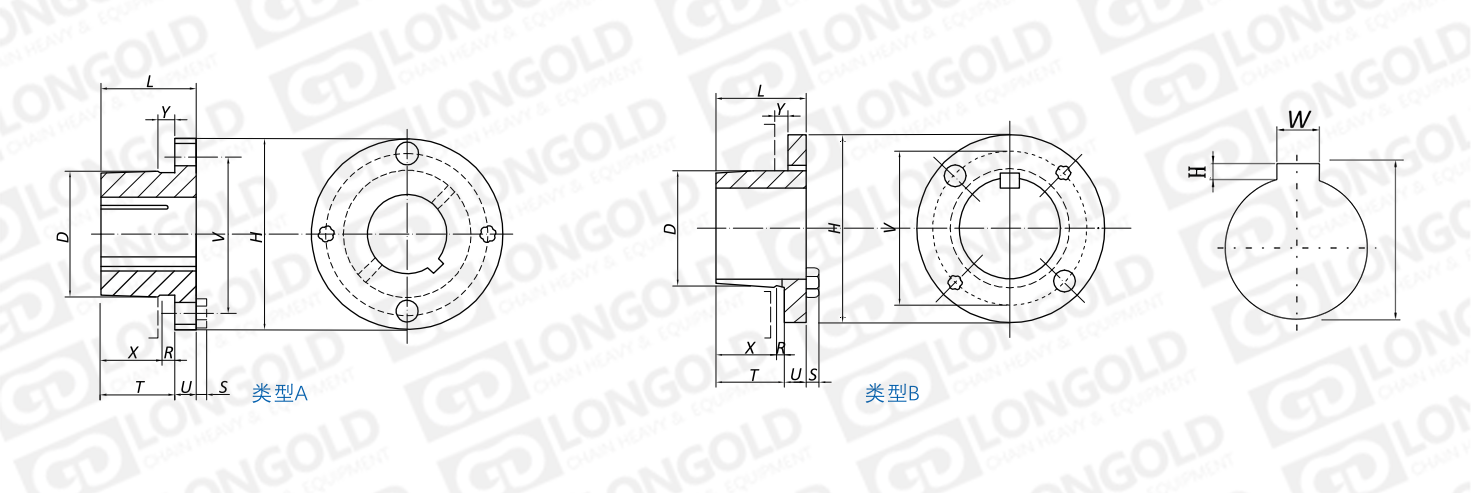

上图为STL系列锥套G-H型锥套尺寸图。


■锥套尺寸表

STL锥套型号

L

U

T

孔径

H

V

X

Y

R

S

孔径范围

孔径范围

螺栓

参考重量

扭矩

D

max

D

min

类型A

类型B

数量

尺寸

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

个

inch

lbs

in-lbs

G

1

1/4

3/4

1 16/93

1  2/15

2

1

5/8

3/16

1/8

3/16

3/8-15/16

1

2

1/4 x 5/8

0.5

95

H

1  1/4

1/4

1

1  5/8

1 53/93

2  1/2

2

7/8

3/16

1/8

3/16

3/8-1 3/8

1 7/16-1 1/2

2

1/4 x 3/4

0.8

95


■内孔·键槽尺寸表

STL锥套型号

英制标准尺寸

公制标准尺寸

STL锥套型号

英制标准尺寸

公制标准尺寸

孔径

键槽

孔径

键槽

孔径

键槽

孔径

键槽

d

宽(W)×深(H)

d

宽(W)×深(H)

d

宽(W)×深(H)

d

宽(W)×深(H)

inch

inch

mm

mm

inch

inch

mm

mm

G

3/8

-

10

-

G

3/4

3/16x3/32

19

6x3

7/16

11

13/16

20

1/2

1/8x1/16

12

7/8

22

9/16

14

5x2.5

15/16

1/4x1/8

24

8x3.5

5/8

3/16x3/32

16

1

25

11/16

18

6x3

﹣

﹣

﹣

﹣

H

3/8

-

10

-

H

15/16

1/4x1/8

30

8x3.5

7/16

11

31/32

32

10x4

1/2

1/8x1/16

12

1

35

9/16

14

5x2.5

1  1/16

36

19/32

3/16x3/32

16

1 1/8

38

5/8

18

6x3

1  3/16

﹣

﹣

21/32

19

1 1/4

11/16

20

1  5/16

5/16x5/32

3/4

22

1 3/8

25/32

24

8x3.5

1 3/8

3/8x3/16

13/16

25

1  7/16

7/8

3/16x3/32

28

8x3.5

1 1/2
