标准内径尺寸从3/8"~10"。
分为A、B两种类型,可根据需要与有键或键槽的轴或轮毂配合使用。
配合的螺栓孔的数量为三个,螺栓的紧固以及锥套斜面与轴表面的接触实现锥套与轴的紧密结合,能提供极大的扭矩,从而确保锥套与轴紧密连接。
使用可锻铸铁作为材料,可锻铸铁是一种由白口铸铁经过特定的热处理工艺后得到的铸铁材料,具有较高的强度、塑性和冲击韧度。
锥套与轴和轮毂之间的配合精度高,能够有效减少间隙和误差,提高设备的传动精度和运行平稳性。
能够适应各种恶劣的工作环境,如高温、低温、潮湿、腐蚀等,具有良好的耐腐蚀性和耐磨性。
安装时只需将锥套套在轴上,然后用螺栓将其压紧在轮毂上即可,操作简单快捷,大大节省了安装时间和人力成本。
STL锥套在工程制造、汽车行业、建筑行业中都有广泛应用。
风力发电机的主轴是传递动力的关键部件,STL 锥套能够提供可靠的连接,确保风机的稳定运行。它可以承受巨大的扭矩和轴向力,同时具有良好的抗疲劳性能。
工程机械通常工作在恶劣的环境下,对连接部件的可靠性要求很高。STL 锥套能够承受巨大的冲击和振动,适用于工程机械的发动机、变速器、驱动轴等部位的连接。
点击图片放大

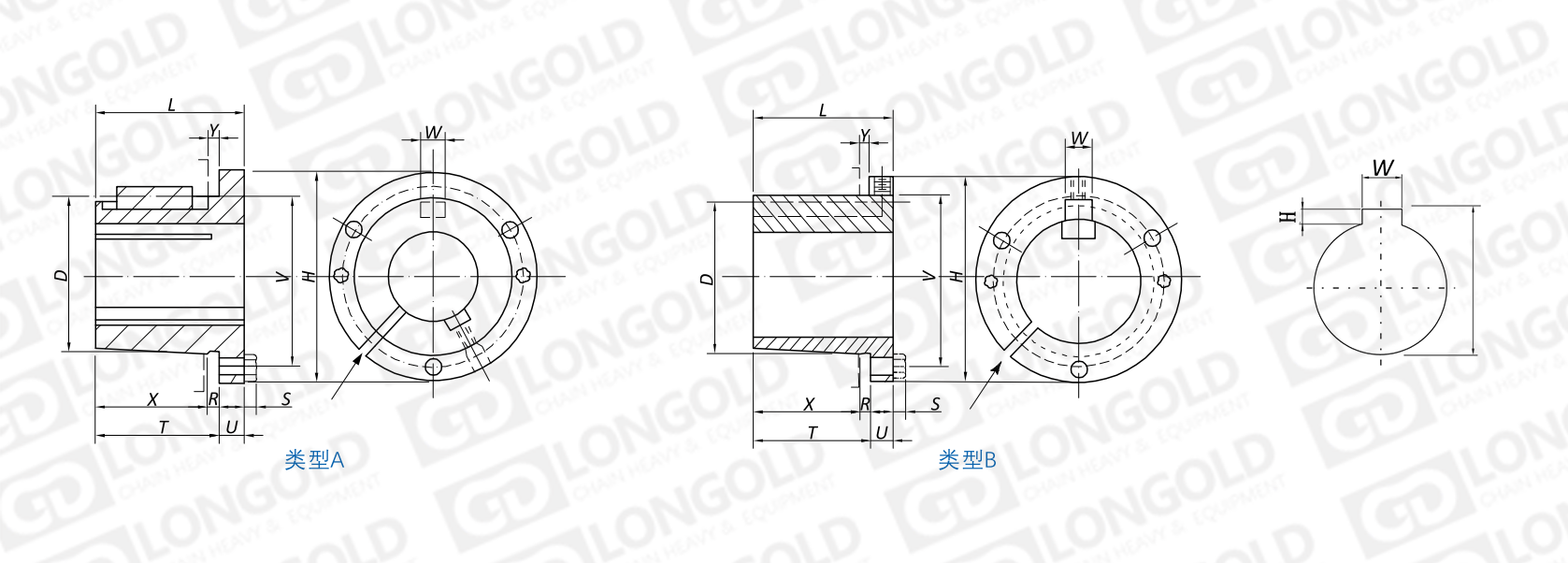

■产品本体结构详见如上图
上图为STL系列锥套U型锥套尺寸图。
■锥套尺寸表
STL锥套型号 |
L |
U |
T |
孔径 |
H |
V |
W |
X |
Y |
R |
S |
孔径范围 |
螺栓 |
参考重量 |
扭矩 |
|||
D max |
D min |
类型A |
类型A |
数量 |
尺寸 |
|||||||||||||
inch |
inch |
inch |
inch |
inch |
inch |
inch |
inch |
inch |
inch |
inch |
inch |
inch |
inch |
个 |
inch |
lbs |
in-lbs |
|
U0 |
5 1/4 |
1 1/16 |
4 3/16 |
6 |
5 49/64 |
6 3/8 |
7 |
1 1/4 |
3 3/4 |
7/16 |
7/16 |
15/32 |
2 3/8 -3 1/16 |
- |
3 |
5/8x2 3/4 |
30 |
1680 |
U0 |
4 15/16 |
3/4 |
4 3/16 |
6 |
5 49/64 |
8 3/8 |
7 |
1 1/4 |
3 3/4 |
7/16 |
7/16 |
15/32 |
3 1/4-4 1/4 |
4 3/8-5 1/2 |
3 |
5/8x2 3/4 |
27 |
1680 |
U1 |
7 1/8 |
1 1/16 |
6 1/16 |
6 |
5 59/91 |
8 3/8 |
7 |
1 1/4 |
5 5/8 |
7/16 |
7/16 |
15/32 |
2 3/8-4 1/4 |
4 3/8-5 1/2 |
3 |
5/8x2 3/4 |
40 |
1680 |
U2 |
10 1/8 |
1 1/16 |
9 1/16 |
6 |
5 41/89 |
8 3/8 |
7 |
1 1/4 |
8 5/8 |
7/16 |
7/16 |
15/32 |
2 7/16-4 1/4 |
4 3/8-5 |
3 |
5/8x2 3/4 |
50 |
1680 |
■内孔·键槽尺寸表
STL锥套型号
孔径
键槽
STL锥套型号
孔径
键槽
STL锥套型号
孔径
键槽
d
宽(W)×深(H)
d
宽(W)×深(H)
d
宽(W)×深(H)
inch
inch
inch
inch
inch
inch
U0
2 3/8
5/8x5/16
U0
3 7/16
7/8x7/16
U0
4 5/8
1 1/4x5/8
2 7/16
3 1/2
4 11/16
2 1/2
3 5/8
4 3/4
2 9/16
3 11/16
7/8x7/16
4 7/8
2 5/8
3 3/4
4 15/16
2 11/16
3 7/8
1x1/2
5
2 3/4
3 15/16
5 1/8
2 7/8
3/4x3/8
4
5 3/16
2 15/16
4 1/8
5 1/4
3
4 3/16
5 3/8
3 1/8
4 1/4
5 7/16
3 3/16
4 3/8
5 1/2
3 1/4
4 7/16
﹣
﹣
3 3/8
7/8x7/16
4 1/2
U1
2 3/8
5/8x5/16
U1
3 7/16
7/8x7/16
U1
4 5/8
1 1/4x5/8
2 7/16
3 1/2
4 11/16
2 1/2
3 5/8
4 3/4
2 9/16
3 11/16
7/8x7/16
4 7/8
2 5/8
3 3/4
4 15/16
2 11/16
3 7/8
1x1/2
5
2 3/4
3 15/16
5 1/8
2 7/8
3/4x3/8
4
5 3/16
2 15/16
4 1/8
5 1/4
3
4 3/16
5 3/8
3 1/8
4 1/4
5 7/16
3 3/16
4 3/8
5 1/2
3 1/4
4 7/16
﹣
﹣
3 3/8
7/8x7/16
4 1/2
U2
2 7/16
5/8x5/16
U2
3 1/4
3/4x3/8
U2
4 1/4
1x1/2
2 1/2
3 3/8
7/8x7/16
4 3/8
2 9/16
3 7/16
4 7/16
2 5/8
3 1/2
4 1/2
2 11/16
3 5/8
4 5/8
1 1/4x5/8
2 3/4
3 11/16
4 11/16
2 13/16
3/4x3/8
3 3/4
4 3/4
2 7/8
3 7/8
1x1/2
4 7/8
2 15/16
3 15/16
4 15/16
1 1/4x5/8
3
4
5
3 1/8
4 1/8
﹣
﹣
3 3/16
4 3/16
1.在选型时,应确定与之配合的轴径、皮带轮或链轮等部件的安装孔尺寸,包括孔径、锥度等关键尺寸,确保锥套的尺寸与之完全匹配。
2.了解设备的负载情况,包括静态负载和动态负载。根据负载大小来选择具有足够承载能力的锥套,以防止在使用过程中出现变形、破裂等问题。
3.此外,不同的机械设备、传动系统可能需要不同型号的STL锥套,要根据具体的使用场景和设备要求选择合适的型号。有些设备对锥套的长度、厚度等也有特定要求,需仔细确认。 |
1.在安装之前,仔细检查STL锥套、轴和轮毂等零件,确保它们没有损坏、变形或有其他缺陷。如果发现任何问题,应及时更换零件。
2.在安装前,仔细清洁轴和轮毂的安装表面,去除油污、灰尘和其他杂质,以确保锥套能够紧密贴合。可以使用清洁剂和干净的布进行清洁。
3.按照正确的安装顺序进行操作。一般来说,先将锥套套在轴上,然后将轮毂安装在锥套上,最后用螺栓将轮毂固定在轴上;如果无法确定安装的顺序,可联系隆德技术人员。
4.安装完成后,需要对螺栓的紧固情况进行检查,确保螺栓拧紧力矩符合使用要求。
|
