H075同步带轮

同步带轮是一种机械传动元件，广泛应用于各种工业领域。它由一根内周表面设有等间距齿的封闭环形胶带和相应的带轮组成，通过带齿与带轮的齿槽啮合传递运动和动力。

应用领域

汽车生产

机械工程

社会设施

航空航天

医疗行业

产品手册索取



产品特点

XLH表示同步带轮的齿型为梯型齿这种形状使得同步带在运转过程中，带齿能够与带轮的齿槽紧密啮合，从而实现精确的传动，保证传动比的准确性；内孔有SB成品孔、TB锥形孔等形式。

不同型号的 XLH 标准梯形齿同步带轮具有不同的节距，节距是同步带轮上相邻两个齿的中心距离，是同步带轮的重要参数之一。

同步带轮⼀般由碳钢(C45)、铝合⾦(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用。

梯形齿同步带轮在传动时具有较高的扭矩传递能力，适用于一些对动力传输要求较高的场合。

由于同步带轮的齿形与同步带的齿形相互啮合，在传动过程中不会出现滑动现象，能够始终保持准确的传动比。

结构相对简单，安装和维护都比较方便。与其他传动方式相比，不需要进行复杂的润滑和保养工作，节省了维护成本和时间。而且同步带的使用寿命较长，更换频率较低。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

XLH标准梯形齿同步带轮在众多行业中都有广泛应用。

在各类机床中，如车床、铣床、磨床等，XLH 标准梯形齿同步带轮用于实现机床主轴与进给轴之间的精确传动，确保机床在加工过程中能够准确地控制工件的移动和切削。

部分汽车的转向系统采用电动助力转向，其中的电机与转向机构之间需要通过同步带轮传动来传递动力。XLH 标准梯形齿同步带轮的精确传动特性可以保证转向系统的灵敏性和准确性，提高驾驶的安全性和舒适性。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，⽆螺纹孔。

轴孔内有时可能不进⾏表⾯处理。

技术参数

点击图片放大

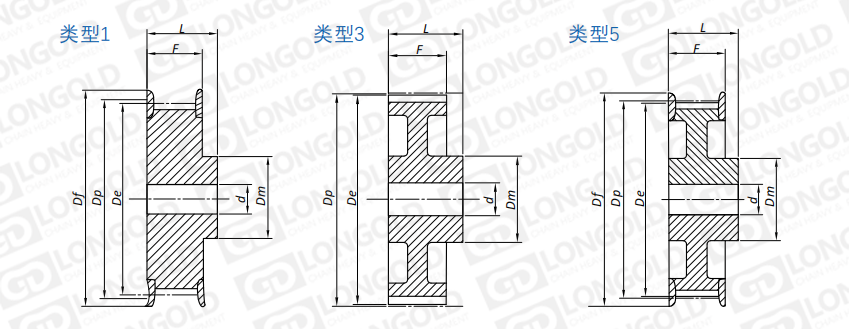

■同步带轮尺寸表格

同步带轮型号

类型

齿数

节距圆直径

外圆直径

挡圈直径

轮毂直径

齿宽

总宽

孔径

De

Dp

Df

Dm

F

L

d(成品孔径)

d(最大孔径)

inch

inch

inch

inch

inch

inch

inch

inch

H07514T-F

1

14

2.174

2.228

2  7/16

1  5/8

1  1/16

1 5/8

5/8

7/8

H07515T-F

1

15

2.333

2.387

2 3/4

1  7/8

1  1/16

1 5/8

5/8

1  1/8

H07516T-F

1

16

2.492

2.546

2 3/8

1  7/8

1  1/16

1 5/8

5/8

1  1/8

H07517T-F

1

17

2.652

2.706

3

2

1  1/16

1 5/8

5/8

1  1/4

H07518T-F

1

18

2.811

2.865

3 1/8

2  1/4

1  1/16

1 5/8

5/8

1  3/8

H07519T-F

1

19

2.970

3.024

3 1/4

2  3/8

1  1/16

1 5/8

5/8

1  1/2

H07520T-F

1

20

3.129

3.183

3 3/8

2  1/2

1  1/16

1 5/8

5/8

1  5/8

H07521T-F

1

21

3.288

3.342

3 5/8

2  5/8

1  1/16

1 5/8

3/4

1 11/16

H07522T-F

1

22

3.447

3.501

3 11/16

2  3/4

1  1/16

1 5/8

3/4

1  3/4

H07523T-F

1

23

3.607

3.661

4

3

1  1/16

1 5/8

3/4

1  7/8

H07524T-F

1

24

3.766

3.820

4

3

1  1/16

1 5/8

3/4

1  7/8

H07525T-F

1

25

3.925

3.979

4 3/8

3  3/8

1  1/16

1 5/8

3/4

2  1/4

H07526T-F

1

26

4.084

4.138

4 3/8

3  3/8

1  1/16

1 5/8

3/4

2  1/4

H07527T-F

1

27

4.243

4.297

4 11/16

3  1/2

1  1/16

1 5/8

3/4

2  5/16

H07528T-F

1

28

4.402

4.456

4 11/16

3  1/2

1  1/16

1 5/8

3/4

2  5/16

H07530T-F

1

30

4.721

4.775

5

3  5/8

1  1/16

1 5/8

3/4

2  3/8

H07532T-F

1

32

5.093

5.093

5  5/16

3  5/8

1  1/16

1 5/8

3/4

2  3/8

H07533T-F

1

33

5.252

5.252

5  5/8

3  5/8

1  1/16

1 5/8

3/4

2  3/8

H07534T-F

1

34

5.411

5.411

5 15/16

3  5/8

1  1/16

1 5/8

3/4

2  3/8

H07535T-F

1

35

5.571

5.571

5 15/16

3  5/8

1  1/16

1 5/8

3/4

2  3/8

H07536T-F

1

36

5.730

5.730

6  3/16

3  5/8

1  1/16

1 5/8

3/4

2  3/8

H07538T-F

1

38

6.048

6.048

6  3/16

3  5/8

1  1/16

1 5/8

3/4

2  3/8

H07540T-F

1

40

6.366

6.366

6 5/9

3  5/8

1  1/16

1 5/8

3/4

2  3/8

H07542T-F

1

42

6.684

6.684

6 15/16

3  5/8

1  1/16

1 5/8

3/4

2  3/8

H07544T-F

3

44

7.003

7.003

7 1/4

3  5/8

1  1/16

1 5/8

3/4

2  3/8

H07548T-F

3

48

7.639

7.639

7 7/8

3  3/4

1  1/16

1 5/8

3/4

2  1/2

H07550T-F

4

50

7.958

7.958

3  3/4

1  1/16

1 5/8

3/4

2  1/2


型号表示例


H 075 10T
 -
 F -
 SB

（1）
 （2）
 （3）
（4）
（5）


（1）同步带轮系列

（2）同步带规格

（3）齿数

（4）带挡圈

（5）带成品孔


使用案例·订购方法

同步带轮的适使用案例

设备：滚珠花键升降旋转机构

⽬的：将从上⼀道⼯序接收的⼯作旋转90度并使其降低， 转移到下⼀道⼯序。

同步带轮⽤途：通过同步带轮的传动，改变夹头的⽅向。


订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。





×
