L100BTL同步带轮

BTL锥孔同步带轮通常由轮缘、轮毂和轮辐组成。轮缘上有齿形，与同步带相啮合，实现精确的传动比。锥孔设计使得安装和拆卸更加方便，通过锥度配合，可以实现快速准确的定位和紧固。

应用领域

机械工程

食品行业

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

带轮的轮缘上分布着精确的齿形，这些齿与同步带完美啮合，实现高效的动力传输。齿形的设计经过严格的计算和优化，以确保传动的准确性和平稳性。

轮毂部分采用锥孔设计，这种独特的结构使得安装和拆卸变得极为便捷。锥孔与轴的配合紧密，能够有效传递扭矩，同时保证了安装的精度和稳定性。

XLH表示同步带轮的齿型为梯型齿，这种形状使得同步带在运转过程中带齿能够与带轮的齿槽紧密啮合，从而实现精确的传动，保证传动比的准确性；内孔有SB成品孔、TB锥形孔等形式。

同步带与带轮的啮合过程相对平稳，产生的噪音较低。

带轮的齿面和同步带经过特殊处理，具有出色的耐磨性，能够在长时间的使用中保持良好的传动性能。延长了产品的使用寿命，减少了更换和维护的频率。

凭借同步带与带轮齿的紧密啮合，BTL 锥孔同步带轮能够实现精确的传动比，确保设备的运行精度。无论是高速运转还是低速重载，都能保持稳定的传动性能。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

BTL锥孔同步带轮广泛应用于各种机械设备中，如机床、印刷机械、包装机械、纺织机械、食品机械等。

在各种自动化生产线中，同步带轮作为关键的传动部件，负责传递动力，实现设备的精确控制和高效运行。

机床的主轴传动、进给传动等系统中，BTL 锥孔同步带轮能够提供精确的转速和扭矩控制，保证加工精度和效率。

安装：将紧固螺栓插⼊螺纹孔并拧紧，然后同步带轮通过锥套的锥⾯紧固在轴上。

拆卸：将紧固螺栓全部取出。将其插⼊光孔并拧紧。衬套很容易从同步带轮上拆卸下来。

技术参数

点击图片放大

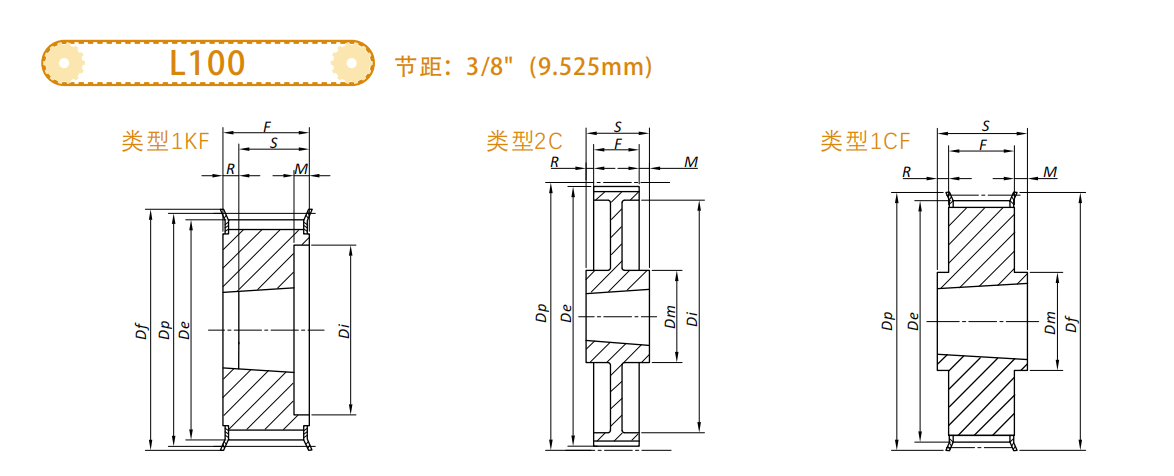

■同步带轮尺寸表格

同步带轮型号

类型

齿数

衬套
型号

外圆直径

节距圆直径

挡圈直径

轮毂直径

Di

齿宽

总宽

R

M

约重

Dp

De

Df

Dm

F

S

wt

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

L10018T-F

1KF

18

1008

2.149

2.119

2 25/64

-

-

1 1/4

7/8

3/8

-

0.7

L10020T-F

1KF

20

1008

2.387

2.357

2 5/8

-

-

1 1/4

7/8

3/8

-

1

L10022T-F

1KF

22

1008

2.626

2.596

2 7/8

-

-

1 1/4

7/8

3/8

-

1.3

L10024T-F

1KF

24

1210

2.865

2.835

3  7/64

-

-

1 1/4

1

1/4

-

1.5

L10026T-F

1KF

26

1210

3.104

3.074

3 11/32

-

-

1 1/4

1

1/4

-

1.7

L10028T-F

1KF

28

1610

3.342

3.312

3 37/64

-

-

1 1/4

1

1/4

-

1.9

L10030T-F

1KF

30

1610

3.581

3.551

3 53/64

-

-

1 1/4

1

1/4

-

2.2

L10032T-F

1KF

32

1610

3.82

3.79

4  1/16

-

-

1 1/4

1

1/4

-

2.7

L10040T-F

1KF

40

2012

4.775

4.745

5  1/64

-

-

1 1/4

1 1/4

-

-

3.6

L10048T-F

1KF

48

2012

5.73

5.7

6  1/64

-

-

1 1/4

1 1/4

-

-

5.1

L10060T

2C

60

2012

7.162

7.132

-

4 3/8

6 1/2

1 1/4

1 1/4

-

-

6

型号表示例


L
 100 18T
 -
 F -
 BTL

（1）
 （2）
 （3）
（4）
（5）


（1）同步带轮系列

（2）同步带规格

（3）齿数

（4）带挡圈

（5）带BTL标准锥孔


使用案例·订购方法

同步带轮的适使用案例

设备：滚珠花键升降旋转机构

⽬的：将从上⼀道⼯序接收的⼯作旋转90度并使其降低，转移到下⼀道⼯序。

同步带轮⽤途：通过同步带轮的传动，改变夹头的⽅向。


订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。





×
