XXH400STL同步带轮

XLH表示同步带轮的齿型为梯型齿，这种形状使得同步带在运转过程中，带齿能够与带轮的齿槽紧密啮合，从而实现精确的传动，保证传动比的准确性。

应用领域

汽车生产

机械工程

食品行业

包装行业

医疗行业

产品手册索取



产品特点

STL同步带轮常用的材料有钢、铝合金、铸铁、黄铜等。不同材料具有不同的特性，详情请咨询隆德技术人员。

轮毂部分采用锥孔设计，这种独特的结构使得安装和拆卸变得极为便捷，同时锥孔与轴的配合紧密，能够有效传递扭矩，同时保证了安装的精度和稳定性。

可与STL锥套紧密配合，实现可靠的连接和精确的传动。

其传动效率可达 0.98，节能效果明显，能够有效地降低能源消耗，提高设备的能源利用率。

同步带轮传动是通过同步带内周的齿与带轮上的齿相互啮合来传递动力，工作时无滑动，具有恒定的传动比，能够确保精确的传动精度，适用于对传动精度要求较高的设备。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

STL同步带轮在众多行业中都有广泛的应用

在数控机床、铣床、车床等机床的传动系统中，STL 同步带轮可实现精确的进给运动和主轴传动。

汽车发动机内部的凸轮轴、曲轴等部件的传动通常会用到同步带轮。STL 同步带轮能够保证发动机各部件之间的准确同步运转，确保发动机的正常工作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，⽆螺纹孔。

轴孔内有时可能不进⾏表⾯处理。

技术参数


点击图片放大

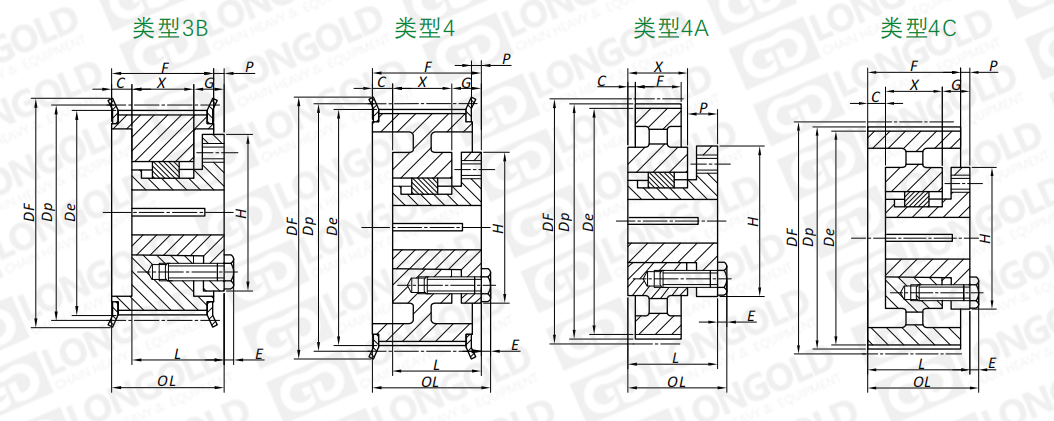

■同步带轮尺寸表格

同步带轮型号

类型

锥套型号

齿数

外圆

直径

节距圆直径

Di

挡圈

直径

齿宽

OL

L

P

C

H

G

X

E

参考

重量

Dp

De

DF

F

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

XXH40018T-F-R2

3B

R2

18

7.162

7.042

5 1/2

7 7/8

4 3/4

5  5/32

4 7/8

1/8

-

5 3/8

7/8

4

9/32

25.8

XXH40020T-F-R2

3B

R2

20

7.958

7.838

6

8 11/16

4 3/4

5  5/32

4 7/8

1/8

-

5 3/8

7/8

4

9/32

35.7

XXH40022T-F-R2

3B

R2

22

8.753

8.633

6 3/4

9 1/2

4 3/4

5  5/32

4 7/8

1/8

-

5 3/8

7/8

4

9/32

47.2

XXH40024T-F-R2

4

R2

24

9.549

9.429

7 1/2

10  5/16

4 3/4

5  5/32

4 7/8

1/8

-

5 3/8

7/8

4

9/32

56

XXH40026T-F-R2

4

R2

26

10.345

10.225

8 1/4

11  1/16

4 3/4

5  5/32

4 7/8

1/8

-

5 3/8

7/8

4

9/32

66

XXH40030T-F-R2

4

R2

30

11.937

11.817

9 7/8

12 11/16

4 3/4

5  5/32

4 7/8

1/8

-

5 3/8

7/8

4

9/32

75

XXH40034T-F-S1

4

S1

34

13.528

13.408

11 1/4

14 1/4

4 3/4

5 1/8

4 3/8

0

3/8

6 3/8

1  1/16

3  5/16

3/8

80

XXH40040T-F-S1

4

S1

40

15.915

15.795

13 5/8

16 5/8

4 3/4

5 1/8

4 3/8

0

3/8

6 3/8

1  1/16

3  5/16

3/8

103

XXH40048T-U1

4A

U1

48

19.099

18.979

16 13/16

-

4 3/4

7 19/32

7 1/8

1 15/16

7/16

8 3/8

1 1/2

5 5/8

15/32

165

XXH40060T-U1

4A

U1

60

23.873

23.753

21 5/8

-

4 3/4

7 19/32

7 1/8

1 15/16

7/16

8 3/8

1 1/2

5 5/8

15/32

183

XXH40072T-U1

4A

U1

72

28.648

28.528

26 3/8

-

4 3/4

7 19/32

7 1/8

1 15/16

7/16

8 3/8

1 1/2

5 5/8

15/32

208

XXH40090T-U1

4A

U1

90

35.81

35.69

33 1/2

-

4 3/4

7 19/32

7 1/8

1 15/16

7/16

8 3/8

1 1/2

5 5/8

15/32

285


型号表示例


XXH 400 18T
 -
 F -
 R1 -
 STL

（1）
 （2）
 （3）
（4）
（5）
（6）


（1）同步带轮系列

（2）同步带规格

（3）齿数

（4）带挡圈

（5）锥套型号

（6）带STL型QD孔
