020 - 22197679

XXH300 SB同步带轮

XH和XXH系列同步带轮是工业传动系统中常用的同步带轮，它们具有传动准确、平衡、噪音小、无滑差又节能的特点。

应用领域

汽车生产

机械工程

社会设施

航空航天

医疗行业

产品手册索取



产品特点

XH系列同步带轮的节距为22.225mm，而XXH系列的节距为31.750mm。

同步带轮⼀般由碳钢(C45)、铝合⾦(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用。

梯形齿同步带轮在传动时具有较高的扭矩传递能力，适用于一些对动力传输要求较高的场合。

由于同步带轮的齿形与同步带的齿形相互啮合，在传动过程中不会出现滑动现象，能够始终保持准确的传动比。

结构相对简单，安装和维护都比较方便。与其他传动方式相比，不需要进行复杂的润滑和保养工作，节省了维护成本和时间。而且同步带的使用寿命较长，更换频率较低。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

XXH300SB同步带轮是一种特定型号的同步带轮，其应用领域较为广泛。

在各类机床中，XXH300SB 同步带轮可用于精确地传递动力，驱动工作台、刀具等部件的运动，保证机床加工的精度和稳定性。

在纺织机械中，XXH300SB 同步带轮可用于驱动纱锭、织布机的经轴和纬轴等部件，实现纱线的缠绕、织物的编织等操作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，⽆螺纹孔。

轴孔内有时可能不进⾏表⾯处理。

技术参数

点击图片放大

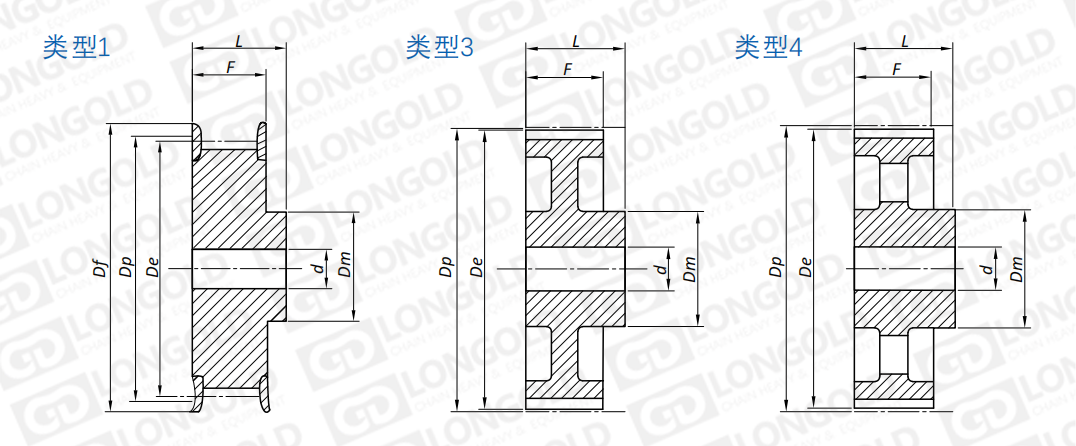

■同步带轮尺寸表格

同步带轮型号

类型

齿数

节距圆直径

外圆直径

挡圈直径

轮毂直径

齿宽

总宽

孔径

De

Dp

Df

Dm

F

L

d(成品孔径)

d(最大孔径)

inch

inch

inch

inch

inch

inch

inch

inch

XXH30018T-F

1.0

18.0

7.0

7.2

7.9

5.6

3.7

4.4

1.1

3.5

XXH30019T-F

1.0

19.0

7.4

7.6

8.1

5.6

3.7

4.4

1.1

3.5

XXH30020T-F

1.0

20.0

7.8

8.0

8.3

6.0

3.7

4.4

1.1

3.9

XXH30021T-F

1.0

21.0

8.2

8.4

8.9

6.0

3.7

4.4

1.1

3.9

XXH30022T-F

1.0

22.0

8.6

8.8

9.4

6.0

3.7

4.4

1.1

3.9

XXH30024T

5.0

24.0

9.4

9.5

10.3

6.0

3.7

4.4

1.1

3.9

XXH30025T

5.0

25.0

9.8

9.9

10.6

6.0

3.7

4.4

1.1

3.9

XXH30026T

5.0

26.0

10.2

10.3

11.1

6.0

3.7

4.4

1.1

3.9

XXH30027T

5.0

27.0

10.6

10.7

11.4

6.0

3.7

4.8

1.1

3.9

XXH30030T

5.0

30.0

11.8

11.9

12.7

6.0

3.7

4.8

1.1

3.9

XXH30040T

5C

40.0

15.8

15.9

16.6

6.0

3.7

4.8

1.1

3.9

XXH30048T

4.0

48.0

19.0

19.1

6.9

3.7

5.0

1.3

4.5

XXH30060T

4.0

60.0

23.8

23.9

6.9

3.7

5.0

1.3

4.5

XXH30072T

4.0

72.0

28.5

28.6

6.9

3.7

5.0

1.4

4.5

XXH30090T

4.0

90.0

35.7

35.8

6.9

3.7

5.0

1.4

4.5

型号表示例


XXH
 300 10T
 -
 F -
 SB

（1）
 （2）
 （3）
（4）
（5）


（1）同步带轮系列

（2）同步带规格

（3）齿数

（4）带挡圈

（5）带成品孔


使用案例·订购方法

同步带轮的适使用案例

设备：滚珠花键升降旋转机构

⽬的：将从上⼀道⼯序接收的⼯作旋转90度并使其降低， 转移到下⼀道⼯序。

同步带轮⽤途：通过同步带轮的传动，改变夹头的⽅向。


订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。





×
