结构简单,不需要特殊工具辅助安装,同时对轴和轮毂没有特别同轴度要求。
胀紧套涂油后可轻松地将胀紧套装⼊没有锈迹的轴和轮毂上, 安装方便快捷。
Φ5-Φ50(mm)。
额定传动扭矩:0.127-1.73 KN·m。
适⽤轴公差:h9。
适⽤轮毂公差:H9。
执行标准:JB/T 7934 Z21。
安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。
点击图片放大
■产品本体结构详见如上图

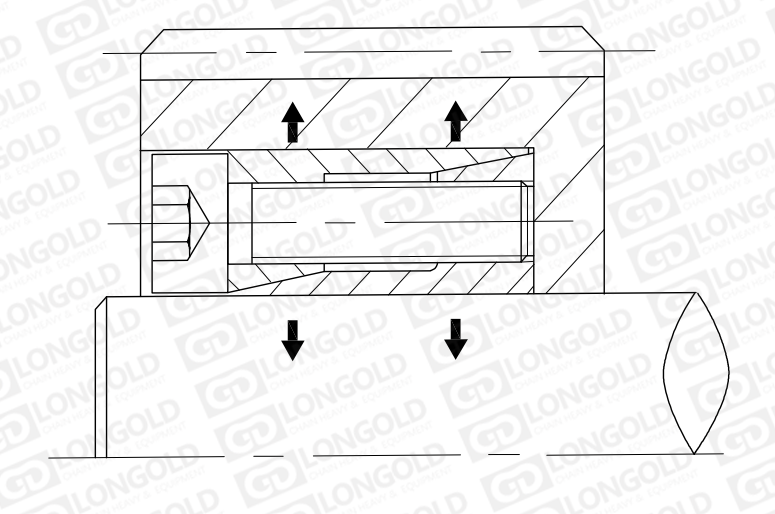

上图为FAR型胀紧套的结构图。
可根据客户的需求,定制指定参数的产品,详细请咨询隆德技术人员。
■尺寸表
胀紧套型号 |
基本尺寸 |
内六角螺钉 |
额定负荷 |
对轴 压力 |
对毂 压力 |
螺钉拧 紧力矩 |
参考 重量 |
|||
L1 |
L2 |
Ls |
轴向力 |
转矩 |
||||||
Φd×ΦD |
Ft |
Mt |
Ps |
Ph |
Ma |
|||||
mm |
mm |
mm |
mm |
规格×个数 |
kN |
kN·m |
Mpa |
Mpa |
N·m |
kg |
PL5x16FAR |
10.5 |
11 |
13.5 |
M2.5x3 |
2 |
6 |
150 |
55 |
1.2 |
0.012 |
PL6x16FAR |
10.5 |
11 |
13.5 |
M2.5x3 |
3 |
9 |
184 |
69 |
1.2 |
0.012 |
PL6.35x16FAR |
10.5 |
11 |
13.5 |
M2.5x3 |
3 |
10 |
173 |
69 |
1.2 |
0.012 |
PL7x17FAR |
10.5 |
11 |
13.5 |
M2.5x3 |
3 |
11 |
157 |
65 |
1.2 |
0.013 |
PL8x18FAR |
10.5 |
11 |
13.5 |
M2.5x3 |
3 |
12 |
138 |
81 |
1.2 |
0.015 |
PL9x20FAR |
12.5 |
13 |
15.5 |
M2.5x4 |
4 |
18 |
138 |
62 |
1.2 |
0.020 |
PL9.53x20FAR |
12.5 |
13 |
15.5 |
M2.5x4 |
4 |
19 |
130 |
62 |
1.2 |
0.020 |
PL10x20FAR |
12.5 |
13 |
15.5 |
M2.5x4 |
4 |
20 |
124 |
62 |
1.2 |
0.019 |
PL11x22FAR |
12.5 |
13 |
15.5 |
M2.5X4 |
4 |
22 |
113 |
56 |
1.2 |
0.024 |
PL12x22FAR |
12.5 |
13 |
15.5 |
M2.5X4 |
4 |
24 |
104 |
56 |
1.2 |
0.022 |
PL14x24FAR |
16.5 |
17 |
20.0 |
M3x4 |
6 |
42 |
99 |
53 |
2.1 |
0.039 |
PL15x28FAR |
16.5 |
17 |
20.0 |
M3x4 |
6 |
44 |
93 |
50 |
2.1 |
0.044 |
PL16x32FAR |
16.5 |
17 |
21.0 |
M4x4 |
10 |
83 |
152 |
76 |
4.9 |
0.067 |
PL17x35FAR |
20.5 |
21 |
25.0 |
M4x4 |
10 |
88 |
116 |
56 |
4.9 |
0.090 |
PL18x35FAR |
20.5 |
21 |
25.0 |
M4x4 |
10 |
93 |
109 |
56 |
4.9 |
0.087 |
PL19x35FAR |
20.5 |
21 |
25.0 |
M4x4 |
10 |
99 |
104 |
56 |
4.9 |
0.083 |
PL20x38FAR |
20.5 |
21 |
26.0 |
M5x4 |
17 |
170 |
161 |
85 |
10.0 |
0.100 |
PL22x40FAR |
20.5 |
21 |
26.0 |
M5x4 |
17 |
187 |
146 |
80 |
10.0 |
0.110 |
PL24x47FAR |
25.0 |
26 |
32.0 |
M6x4 |
24 |
287 |
153 |
78 |
17.0 |
0.200 |
PL25x47FAR |
25.0 |
26 |
32.0 |
M6x4 |
24 |
299 |
147 |
78 |
17.0 |
0.190 |
PL25.4x47FAR |
25.0 |
26 |
32.0 |
M6x4 |
24 |
304 |
144 |
78 |
17.0 |
0.180 |
PL28x50FAR |
25.0 |
26 |
32.0 |
M6x6 |
36 |
503 |
196 |
110 |
17.0 |
0.220 |
PL30x55FAR |
25.0 |
26 |
32.0 |
M6x6 |
36 |
539 |
183 |
100 |
17.0 |
0.270 |
PL32x55FAR |
25.0 |
26 |
32.0 |
M6x6 |
36 |
575 |
172 |
100 |
17.0 |
0.250 |
PL35x60FAR |
30.0 |
31 |
37.0 |
M6x8 |
48 |
838 |
176 |
102 |
17.0 |
0.360 |
PL38x65FAR |
30.0 |
31 |
37.0 |
M6x8 |
48 |
910 |
162 |
95 |
17.0 |
0.430 |
PL40x65FAR |
30.0 |
31 |
37.0 |
M6x8 |
48 |
958 |
154 |
95 |
17.0 |
0.400 |
PL42x75FAR |
35.0 |
36 |
44.0 |
M8x6 |
66 |
1394 |
175 |
98 |
41.0 |
0.670 |
PL45x75FAR |
35.0 |
36 |
44.0 |
M8x6 |
66 |
1493 |
163 |
98 |
41.0 |
0.630 |
PL48x80FAR |
35.0 |
36 |
44.0 |
M8x8 |
89 |
2124 |
204 |
122 |
41.0 |
0.740 |
PL50x80FAR |
35.0 |
36 |
44.0 |
M8x8 |
89 |
2212 |
196 |
122 |
41.0 |
0.700 |
PL |
22 | × | 40 | FAR |
(1) |
(2) |
|
(3) |
(4) |
(1)动力锁(胀紧套)
(2)轴径(mm)
(3)外径(mm)
(4)FAR型胀紧套
安装胀紧联结套
将胀紧联结件擦拭⼲净,装⼊轮毂和轴的相应位置(如图A所示)。
按图B所示顺序,依次拧紧螺钉。
要分3-4次逐次拧紧螺钉直⾄达到螺钉拧紧⼒矩。
正确按照后的胀紧套应检验径向跳动和轴向跳动。轴向跳动A≤0.05mm,径向跳动B≤0.002Rmm。
