FC型胀紧套

胀紧套是一种无键联结装置，其原理是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。

应用领域

汽车生产

机械工程

产品手册索取



产品特点

FC型胀紧套通常由内环、外环、螺栓等部件组成，其内环和外环一般采用高强度合金钢制造，具有较高的强度和耐磨性，螺栓则采用高强度螺栓，能够提供足够的拉紧力。

在压紧螺钉的作用下，内外环锥面相对轴向移动，产生径向压力和摩擦力，将轴和轮抱紧联结在一起。

低成本安装简单、能自动定心、同轴度好、加工简单、对轮毂内孔径要求不高，可节约时间和费用成本。

Φ19-Φ220(mm)。

额定传动扭矩：0.127-1.73 KN·m。

适⽤轴公差：h8。

适⽤轮毂公差：H8。

执行标准：JB/T 7934。

安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。

技术参数

点击图片放大



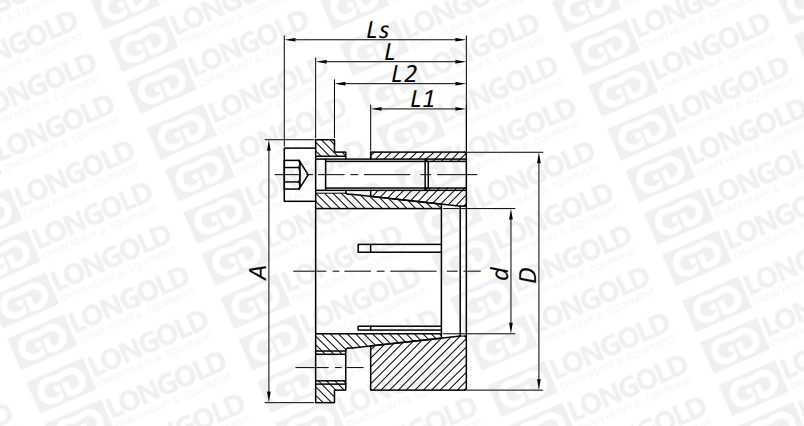

■产品本体结构详见如上图

上图为FC型胀紧套的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

胀紧套型号

基本尺寸

内六角
螺钉

额定负荷

对轴

压力

对毂

压力

螺钉拧

紧力矩

参考
重量

A

L1

L2

L

Ls

轴向力

转矩

Φd×ΦD

Ft

Mt

Ps

Ph

Ma

mm

mm

mm

mm

mm

mm

规格×个数

kN

kN·m

Mpa

Mpa

N·m

kg

PL5x16FC

18.5

8.0

11.2

13.0

16.0

M3x4

4.89

0.010

191

110

2

0.02

PL6x19FC

21.5

9.0

12.3

14.3

18.3

M4x4

9.16

0.015

181

120

5

0.03

PL6.35x20FC

22.5

9.0

12.3

14.3

18.3

M4x4

9.16

0.019

165

119

5

0.03

PL8x21FC

23.5

9.3

12.6

14.6

18.6

M4x4

9.16

0.028

151

112

5

0.04

PL10x23FC

25.5

9.5

12.8

14.8

18.8

M4x4

9.16

0.041

145

108

5

0.04

PL11x24FC

26.5

9.5

13.8

15.8

19.8

M4x4

9.16

0.046

129

104

5

0.04

PL12x26FC

28.5

10.5

15.5

18.0

22.0

M4x6

13.75

0.068

141

106

5

0.06

PL14x28FC

30.5

10.5

15.5

18.0

22.0

M4x6

13.75

0.096

161

121

5

0.06

PL15x29FC

31.5

11.5

16.5

19.0

23.0

M4x6

13.75

0.098

148

106

5

0.07

PL16x30FC

33.0

12.0

17.1

19.6

23.6

M4x6

13.75

0.101

137

99

5

0.07

PL17x31FC

33.5

12.5

17.6

20.1

24.1

M4x8

18.33

0.144

131

118

5

0.08

PL18x32FC

34.5

12.5

17.6

20.1

24.1

M4x8

18.33

0.153

135

118

5

0.08

PL19x33FC

35.5

12.5

17.6

20.1

24.1

M4x8

18.33

0.164

126

102

5

0.08

PL20x38FC

42.0

15.3

21.1

24.1

29.1

M5x8

29.33

0.251

141

110

10

0.13

PL22x40FC

44.0

15.3

21.1

24.1

29.1

M5x8

29.33

0.308

148

110

10

0.14

PL24x42FC

46.0

16.3

22.1

25.1

30.1

M5x8

29.33

0.332

148

111

10

0.16

PL25x43FC

47.0

17.3

23.1

26.1

31.1

M5x8

29.33

0.347

136

102

10

0.17

PL28x46FC

50.0

17.3

23.1

26.6

31.6

M5x10

36.66

0.490

146

119

10

0.19

PL30x48FC

52.0

17.3

23.1

26.6

31.6

M5x10

36.66

0.525

126

110

10

0.19

PL32x50FC

54.0

18.3

24.1

27.6

32.6

M5x10

36.66

0.563

118

104

10

0.21

PL35x57FC

62.0

19.5

26.0

30.0

36.0

M6x8

41.55

0.702

120

103

17

0.32

PL38x60FC

65.0

20.0

26.5

30.5

36.5

M6x10

51.93

0.955

125

101

17

0.35

PL40x62FC

67.0

20.5

27.0

31.0

37.0

M6x10

51.93

1.019

118

101

17

0.36

PL42x64FC

69.0

20.5

27.0

31.0

37.0

M6x10

51.93

1.061

120

111

17

0.38

PL45x67FC

72.0

21.0

27.5

31.5

37.5

M6x10

51.93

1.138

118

110

17

0.40

PL48x70FC

75.0

21.0

27.5

32.0

38.0

M6x12

62.32

1.446

129

103

17

0.44

PL50x72FC

77.0

21.5

27.5

32.5

38.5

M6x14

72.70

1.768

143

114

17

0.46

PL55x77FC

83.0

21.5

27.5

32.5

38.5

M6x14

72.70

1.939

133

121

17

0.50

PL60x82FC

87.0

22.0

28.5

33.5

39.5

M6x15

77.90

2.287

131

121

17

0.52

PL65x87FC

92.0

22.0

28.5

33.5

39.5

M6x15

77.90

2.432

146

124

17

0.55

PL70x97FC

103.0

24.0

31.1

36.1

44.1

M8x14

131.50

4.415

169

141

41

0.87

PL75x102FC

108.0

24.0

31.1

36.1

44.1

M8x15

140.90

5.154

172

150

41

0.87

PL80x107FC

113.0

25.0

32.1

37.1

45.1

M8x15

140.90

5.536

158

141

41

0.93

PL85x112FC

118.0

25.0

32.1

37.1

45.1

M8x15

140.90

5.886

151

144

41

0.97


型号表示例

PL
 		18 × 32 FC
（1）
 		（2）
（3）
 		（4）


（1）动力锁（胀紧套）

（2）轴径（mm）

（3）外径（mm）

（4）FC型胀紧套


安装与拆卸

安装胀紧联结套

将胀紧联结件擦拭⼲净，装⼊轮毂和轴的相应位置(如图A所示)。

按图B所示顺序，依次拧紧螺钉。

要分3-4次逐次拧紧螺钉直⾄达到螺钉拧紧⼒矩。

正确按照后的胀紧套应检验径向跳动和轴向跳动。轴向跳动A≤0.05mm，径向跳动B≤0.002Rmm。




×
