HLL型胀紧套

HLL型是HL型胀紧套的加⻓型，⾃锁性能好。⻓度加⻓，因此可以传递较⼤的转矩。

应用领域

汽车生产

机械工程

产品手册索取



产品特点

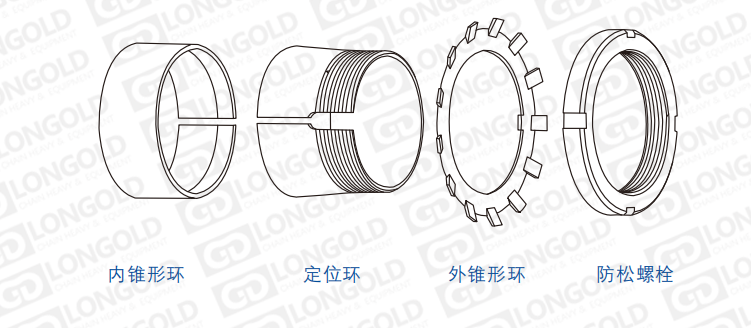

拧紧带外锥⾯内环上的圆螺⺟，带动内环轴向移动，压紧带锥⾯的外环，产⽣径向压⼒和摩擦⼒，实现轮毂与轴的⽆键联结。

只需⼀个圆螺⺟即可安装，拧紧圆螺⺟张紧轮毂和轴后，将配套的垫圈锁紧螺⺟，防⽌轴向移动，保证传递转矩可靠。

适用轴径尺寸：Φ14-Φ70(mm)

额定传动扭矩：0.064-1.36kN·m

适⽤轴公差：h8

适⽤轮毂公差：H8

对应国际型号：Z19A

安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。

技术参数

点击图片放大



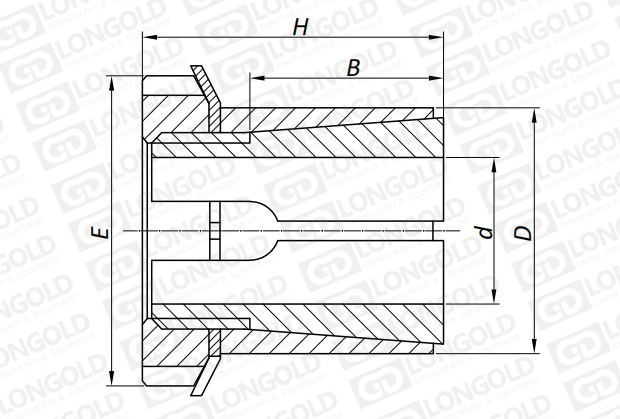

■产品结构详见如上图

上图为HLL型胀紧套的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

胀紧套型号

基本尺寸

内六角

螺钉

额定负荷

对轴

压力

对毂

压力

螺母拧

紧力矩

参考

重量

B

H

E

轴向力

转矩

Φd×ΦD

Ft

Mt

Ps

Ph

Ma

mm

mm

mm

mm

kN

kN·m

Mpa

Mpa

N·m

kg

PL14x25HLL

20.0

30.0

32

M20x1.0

9

0.064

85

45

95

0.11

PL15x25HLL

20.0

30.0

32

M20x1.0

9

0.070

80

45

95

0.11

PL16x25HLL

20.0

30.0

32

M20x1.0

9

0.073

75

45

95

0.11

PL17x25HLL

20.0

32.0

32

M20x1.0

9

0.080

70

45

95

0.13

PL18x30HLL

20.0

32.0

38

M25x1.5

9

0.091

65

45

160

0.13

PL19x30HLL

20.0

32.0

38

M25x1.5

11

0.105

75

45

160

0.13

PL20x30HLL

20.0

32.0

38

M25x1.5

11

0.112

70

45

160

0.15

PL22x35HLL

25.0

36.0

45

M30x1.5

14

0.163

70

45

220

0.15

PL24x35HLL

25.0

36.0

45

M30x1.5

14

0.178

65

45

220

0.17

PL25x35HLL

25.0

36.0

45

M30x1.5

14

0.185

60

45

220

0.17

PL28x40HLL

30.0

42.0

52

M35x1.5

17

0.250

55

40

340

0.17

PL30x40HLL

30.0

42.0

52

M35x1.5

17

0.270

50

40

340

0.26

PL32x45HLL

30.0

44.0

58

M40x1.5

21

0.350

60

45

480

0.26

PL35x45HLL

30.0

44.0

58

M40x1.5

21

0.390

55

45

480

0.26

PL38x50HLL

30.0

45.0

65

M45x1.5

26

0.510

60

45

680

0.30

PL40x50HLL

30.0

45.0

65

M45x1.5

26

0.520

55

45

680

0.33

PL42x55HLL

30.0

46.0

70

M50x1.5

30

0.630

65

50

870

0.38

PL45x55HLL

30.0

46.0

70

M50x1.5

30

0.680

60

50

870

0.45

PL48x60HLL

30.0

46.0

75

M55x2.0

35

0.840

60

50

970

0.51

PL50x60HLL

30.0

46.0

75

M55x2.0

35

0.880

60

50

970

0.66

PL55x65HLL

30.0

46.0

80

M60x2.0

37

1.030

60

50

1100

0.72

PL60x70HLL

30.0

52.0

85

M65x2.0

45

1.360

65

55

1300

0.80


型号表示例


PL
 		14 × 25 HLL
（1）
 		（2）
（3）
 		（4）


（1）动力锁（胀紧套）

（2）轴径（mm）

（3）外径（mm）

（4）HLL型胀紧套


安装与拆卸

安装胀紧联结套


安装:

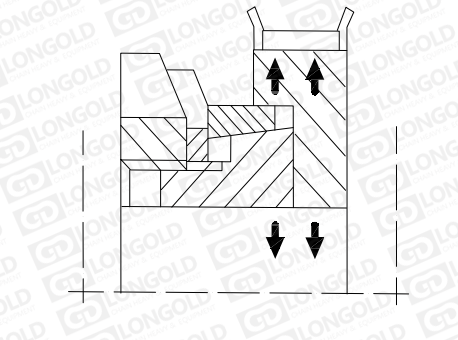

安装HL、HLL型胀紧联结套前，要使⽤清洗剂擦净胀紧套上的油脂和尘⼟，以免影响传动扭矩，松开胀紧套的圆螺⺟，使其处于松开状态，将轮毂、轴和胀紧套组装在⼀起，调整到相应位置，如果在台阶轴上安装，要安装的轮毂端⾯与台阶轴端⾯留有⼀定间隙“a”，“a“值要⼤于胀紧套在拧紧时的轴向位移，然后顺时针拧紧圆螺⺟，达到螺⺟额定⼒矩，并⽤垫⽚锁住圆螺⺟，以防松动。


拆卸:
拆卸时，只要打开锁紧垫圈，松开圆螺⺟，胀紧套即可与轮毂和轴松开，处于原始状态。






×
