SD胀套II

适合安装⻓轮毂与轴的联结，可传递较⼤的转矩。在⼀些机械传动中，如果轴的直径和精度相同，可代替联轴器的使⽤。

应用领域

汽车生产

机械工程

产品手册索取



产品特点

从轮毂外侧联结，设计上轮毂较厚无法拆除或是中空轴的联结最适合。

可以获得较大的传递扭矩，轴径越大越能传递扭矩。

组装拆卸容易，只需用螺栓锁紧不需要键槽。

结构简单，只有内环和2个锥形环以及固定螺栓组成。

适用轴径：Φ125-Φ300(mm)

额定传动扭矩：10.2-290kN·m

适⽤轴公差：h7

适⽤轮毂公差：H7

执行标准：JB/T 7934

对应JIS型号：SL

安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。

技术参数

点击图片放大



■产品本体结构详见如上图

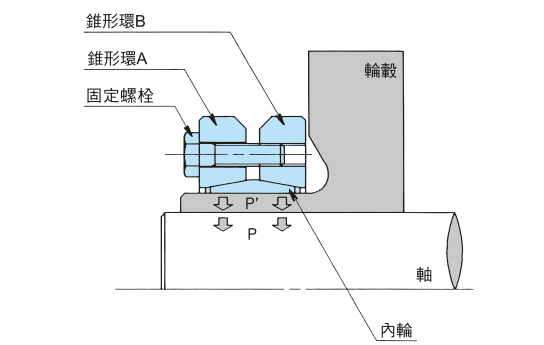

上图为SD型胀紧套的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

胀紧套型号

基本尺寸

内六角

螺钉

额定负荷

对轴

压力

对毂

压力

螺母拧

紧力矩

参考

重量

B

H

E

轴向力

转矩

Φd×ΦD

Ft

Mt

Ps

Ph

Ma

mm

mm

mm

mm

规格×个数

kN

kN·m

Mpa

Mpa

N·m

kg

PL125x215SD

85

42.0

54.0

M10x12

240

10.20

187

240

59.0

8.3

90

262

11.80

194

95

285

13.50

200

PL140x230SD

95

46.0

60.5

M12x10

308

14.60

196

242

100.0

10.0

100

331

16.60

202

105

357

18.70

207

PL155x265SD

105

50.0

64.5

M12x12

366

19.20

195

237

100.0

15.0

110

392

21.60

200

115

417

24.00

203

PL165x290SD

115

56.0

71.0

M16x8

513

29.50

222

259

250.0

22.0

120

544

32.50

226

125

564

35.30

225

PL175x300SD

125

56.0

71.0

M16x8

522

32.60

208

246

250.0

22.0

130

552

35.90

212

135

584

39.40

215

PL185x330SD

135

71.0

86.0

M16x10

665

45.00

194

228

250.0

37.0

140

700

49.10

197

145

738

53.50

200

PL195x350SD

140

71.0

86.0

M16x12

782

54.80

220

254

250.0

41.0

150

860

64.60

226

155

900

69.80

228

PL200x350SD

150

71.0

86.0

M16x12

860

64.60

226

254

250.0

41.0

155

900

69.80

228

160

942

75.20

231

PL220x370SD

160

88.0

104.0

M16x15

1041

83.00

206

234

250.0

54.0

165

1080

89.20

208

170

1130

95.70

210

PL240x405SD

170

92.0

109.0

M20x12

1300

111.00

233

260

490.0

67.0

180

1400

126.00

237

190

1491

141.00

238

PL260x430SD

190

103.0

120.0

M20x14

1570

149.00

224

251

490.0

82.0

200

1690

169.00

228

210

1790

188.00

231

PL280x460SD

210

114.0

134.0

M20x16

1860

196.00

218

241

490.0

102.0

220

1990

219.00

221

230

2110

242.00

224

PL300x485SD

230

122.0

142.0

M20x18

2190

251.00

217

237

490.0

118.0

240

2310

277.00

220

245

2370

290.00

221


型号表示例


PL
 		125 × 215 SD
（1）
 		（2）
（3）
 		（4）


（1）动力锁（胀紧套）

（2）轴径（mm）

（3）外径（mm）

（4）SD型胀紧套


安装与拆卸

安装胀紧联结套


1.安装前要擦拭胀紧联轴套、轮毂和轴的表⾯，然后将胀紧套与轮毂和轴组装在⼀起，并将胀紧套调整到相应安装位置。
2.将压紧螺钉拧⼊相应的螺纹孔内，按图所示多次逐步拧紧，直到达到螺J规定的拧紧⼒矩。
3.拆卸时，只要松开个压紧螺钉，即可拆下胀紧套。





×
