ML型胀紧套

通过旋转螺⺟使外锥度环轴向移动，内外环锥⾯在径向⽅向⽣成两个压紧⼒，轴和轮毂间在两个径向压⼒作⽤下⽣成摩擦⼒，使轴、轮毂和胀紧套紧密结合在⼀起。

应用领域

汽车生产

机械工程

产品手册索取



产品特点

根据需要，最⼩型号可到10mm。

没有复杂的配合，占⽤空间⼩。

两锥⾯间的⾃锁功能和摩擦⼒强，⽆须担⼼振动使得胀紧套松动。

⾃动定⼼，不需要额外附加设备来确保轴和轮毂的同轴度，拧紧螺⺟即可安装完成；反向旋转螺⺟使螺⺟松开，内外环即可分离，拆卸也很容易。

Φ5-Φ75(mm)

额定传动扭矩：0.012-25kN·m

适⽤轴公差：h8

适⽤轮毂公差：H8

执行标准：JB/T 7934

对应国际型号：Z21

安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。

技术参数

点击图片放大



■产品本体结构详见如上图

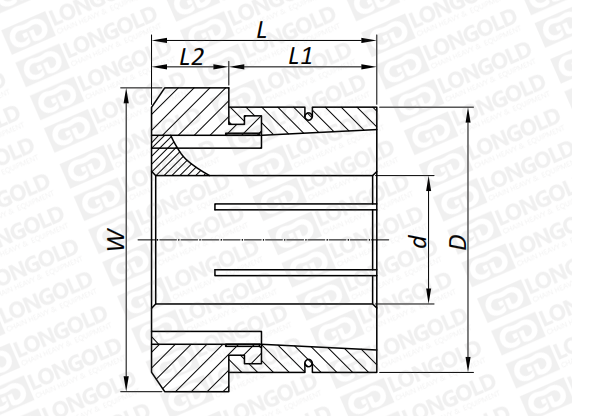

上图为ML型胀紧套的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

胀紧套型号

基本尺寸

额定负荷

对轴

压力

对毂

压力

螺钉拧

紧力矩

参考

重量

L

L1

L2

W

转矩

轴向力

Φd×ΦD

Mt

Ft

Ps

Ph

Ma

mm

mm

mm

mm

mm

kN·m

kN

Mpa

Mpa

N·m

kg

PL5x16ML

15

10

5

17

0.007

2.65

314

45

9.1

0.020

PL6x16ML

15

10

5

17

0.008

2.65

297

45

9.1

0.019

PL7x21ML

21

14

7

22

0.015

6.57

295

60

19.9

0.049

PL8x21ML

21

14

7

22

0.018

6.57

270

60

19.9

0.047

PL9x21ML

21

14

7

22

0.020

6.57

245

60

19.9

0.045

PL10x24ML

22

14

8

24

0.026

8.43

285

68

25.5

0.061

PL11x24ML

22

14

8

24

0.028

8.43

255

68

25.5

0.058

PL12x24ML

22

14

8

24

0.031

8.43

235

68

25.5

0.055

PL14x31ML

27

17

10

32

0.083

16.10

295

81

80.0

0.130

PL15x31ML

27

17

10

32

0.090

16.10

270

81

80.0

0.130

PL16x31ML

27

17

10

32

0.096

16.10

250

81

80.0

0.120

PL17x36ML

33

21

12

36

0.145

22.80

235

80

136.0

0.200

PL18x36ML

33

21

12

36

0.155

22.80

295

80

136.0

0.190

PL19x36ML

33

21

12

36

0.163

22.80

290

80

136.0

0.190

PL20x41ML

35

23

12

41

0.245

24.90

270

71

230.0

0.270

PL22x41ML

35

23

12

41

0.274

24.90

260

71

230.0

0.250

PL24x41ML

35

23

12

41

0.294

24.90

270

71

230.0

0.230

PL25x46ML

37

25

12

46

0.365

30.10

245

70

300.0

0.330

PL28x46ML

37

25

12

46

0.408

30.10

260

70

300.0

0.300

PL30x50ML

41

28

13

50

0.446

30.10

250

66

330.0

0.410

PL32x50ML

41

28

13

50

0.475

30.10

280

66

330.0

0.370


型号表示例


PL
 		30 × 50 ML
（1）
 		（2）
（3）
 		（4）


（1）动力锁（胀紧套）

（2）轴径（mm）

（3）外径（mm）

（4）ML型胀紧套


安装与拆卸

安装胀紧联结套


正确安装后，应按下图检验轴向跳动A≤0.05mm，径向跳动B≤0.002Rmm。

拆卸时，将全部压紧螺钉松开并取下，把拆卸螺钉拧⼊相应的拆卸螺纹孔内⽤⼒拧紧，即可将轴和轮毂上的胀紧联结套松动并拆卸下来。





×
