标准通用型：用于1000mm的超大轴，作为联结用具有着理想的结构，是可靠性很高的系列。
降低加工费：与B型胀紧套联结套联接的零件加工精度可以降低，从而降低加工成本。
组装、拆卸容易：通过胀紧联结毂和轴之间的压紧力和摩擦力实现联结作用，只需紧固螺栓或旋松螺栓便进行组装和拆卸。
高效率、长寿命：无需进行键加工、花键加压入、热压配合等繁琐的工作，安装效率高，同时在胀紧套合轴上无需进行加工工作，能有效的减少因为加工出现的瑕疵，从而提升机械零件的使用寿命。
适用轴径：Φ19-Φ170 (mm)
额定传动扭矩：0.24-32.8 kN·m
适用轴公差：h8
适⽤轮毂公差：H8
执行标准：JB/T 7934
材质：碳钢、不锈钢
安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。
点击图片放大
■产品结构详见如上图

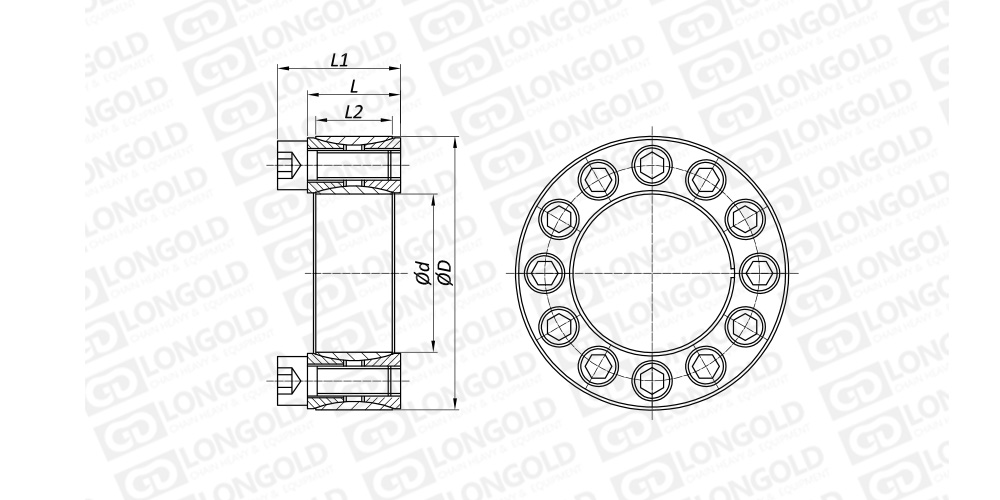

上图为B型胀紧套的结构图。
可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。
■尺寸表
|
胀紧套型号 |
基本尺寸 |
内六角螺钉 |
额定负荷 |
螺钉拧紧 |
参考重量 |
对轴压力 |
对毂压力 |
|||
|
L2 |
L |
L1 |
轴向力 |
转矩 |
||||||
|
φd×φD |
Ft |
Mt |
Ma |
Ps |
Ph |
|||||
|
mm |
mm |
mm |
mm |
规格×个数 |
kN |
kN·m |
N·m |
kg |
Mpa |
Mpa |
|
PL180x235B |
38 |
44 |
58 |
M14x24 |
420 |
37.80 |
190 |
6.05 |
请咨询 |
请咨询 |
|
PL190x250B |
46 |
52 |
66 |
M14x28 |
490 |
46.50 |
190 |
8.25 |
||
|
PL200x260B |
46 |
52 |
66 |
M14x30 |
525 |
52.50 |
190 |
8.65 |
||
|
PL210x275B |
50 |
56 |
72 |
M16x24 |
599 |
62.89 |
295 |
10.10 |
||
|
PL220x285B |
50 |
56 |
72 |
M16x26 |
620 |
68.00 |
295 |
11.22 |
||
|
PL240x305B |
50 |
56 |
72 |
M16x30 |
715 |
85.50 |
295 |
12.20 |
||
|
PL250x315B |
50 |
56 |
72 |
M16x32 |
768 |
96.00 |
295 |
12.70 |
||
|
PL260x325B |
50 |
56 |
72 |
M16x34 |
800 |
104.00 |
295 |
13.20 |
||
|
PL280x355B |
60 |
66 |
84 |
M18x32 |
915 |
128.00 |
405 |
19.20 |
||
|
PL300x375B |
60 |
66 |
84 |
M18x36 |
1020 |
153.00 |
405 |
20.50 |
||
|
PL320x405B |
72 |
78 |
98 |
M20x36 |
1310 |
210.00 |
580 |
29.60 |
||
|
PL340x425B |
72 |
78 |
98 |
M20x36 |
1310 |
224.00 |
580 |
31.10 |
||
|
PL360x455B |
84 |
90 |
112 |
M22x36 |
1630 |
294.00 |
780 |
42.20 |
||
|
PL380x475B |
84 |
90 |
112 |
M22x36 |
1620 |
308.00 |
780 |
44.00 |
||
|
PL400x495B |
84 |
90 |
112 |
M22x36 |
1610 |
322.00 |
780 |
46.00 |
||
|
PL420x515B |
84 |
90 |
112 |
M22x40 |
1780 |
374.00 |
780 |
50.00 |
||
|
PL450x555B |
96 |
102 |
126 |
M24x40 |
2050 |
461.25 |
1000 |
65.00 |
||
|
PL480x585B |
96 |
102 |
126 |
M24x42 |
2160 |
518.40 |
1000 |
71.00 |
||
|
PL500x605B |
96 |
102 |
126 |
M24x44 |
2240 |
560.00 |
1000 |
72.60 |
||
|
PL530x640B |
96 |
102 |
126 |
M24x45 |
2330 |
617.00 |
1000 |
83.60 |
||
|
PL560x670B |
96 |
102 |
126 |
M24x48 |
2440 |
680.00 |
1000 |
85.00 |
||
|
PL600x710B |
96 |
102 |
126 |
M24x50 |
2580 |
775.00 |
1000 |
91.00 |
||
|
PL630x740B |
96 |
102 |
126 |
M24x52 |
2680 |
844.00 |
1000 |
94.00 |
||
|
PL670x780B |
96 |
102 |
126 |
M24x56 |
2820 |
944.00 |
1000 |
101.00 |
||
|
PL710x820B |
96 |
102 |
126 |
M24x60 |
2970 |
1054.00 |
1000 |
106.00 |
||
|
PL750x860B |
96 |
102 |
126 |
M24x62 |
3130 |
1173.00 |
1000 |
112.00 |
||
|
PL800x910B |
96 |
102 |
126 |
M24x66 |
3260 |
1300.00 |
1000 |
118.00 |
||
|
PL850x960B |
96 |
102 |
126 |
M24x70 |
3500 |
1487.00 |
1000 |
125.00 |
||
|
PL900x1010B |
96 |
102 |
126 |
M24x75 |
3680 |
1650.00 |
1000 |
132.00 |
||
|
PL950x1060B |
96 |
102 |
126 |
M24x80 |
3870 |
1838.00 |
1000 |
139.00 |
||
|
PL1000x1110B |
96 |
102 |
126 |
M24x82 |
4000 |
2000.00 |
1000 |
146.00 |
||
|
PL |
180 | × |
235 |
B |
|
（1） |
（2） |
|
（4） |
（5） |
（1）动力锁（胀紧套）
（2）轴径（mm）
（3）外径（mm）
（4）B型胀紧套
安装胀紧联结套
将胀紧联结结擦拭干净，装入轮毂和轴的相应位置(如图A所示)。
按图B所示顺序，依次拧紧螺钉，要分3-4次逐次拧紧螺钉直至达到螺钉拧紧力矩，
正确按照后的胀紧套应检验径向跳动和轴向跳动，轴向跳动A≤0.05mm，径向跳动B≤0.002Rmm。
拆卸胀紧联结套
拆卸胀紧联结套时，先将全部螺钉松开并取下，然后将拆卸螺钉拧入相应的拆卸螺纹孔内(装有镀黄锌螺钉的螺纹孔)，
依次拧紧拆卸螺钉，逐步将胀紧套两侧的锥度套分离，内、外环松动脱离轮毂内孔和轴的表⾯，即可将胀紧联结套卸下。
