FA1型胀紧套

FA型胀紧套是FE型胀紧套的扩展型，安装适应性强，在⼀般机械联接中应用广泛。

应用领域

汽车生产

机械工程

产品手册索取



产品特点

FA型胀紧套是FE型胀紧套的扩展型，安装适应性强，在⼀般机械联接中应用广泛。

在压紧螺钉的作⽤下，内外环锥⾯相对轴向转动，产⽣径向压⼒的摩擦⼒，将轴和轮毂抱紧联结在⼀起。

FA型胀紧套由环和两个锥型套以及相应的压紧螺钉组成，结构简单、安装拆卸容易、使用方便。

Φ18-Φ400(mm)。

额定传动扭矩：0.127-1.73 KN·m。

适⽤轴公差：h8。

适⽤轮毂公差：H8。

执行标准：JB/T 7934。

安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。

技术参数

点击图片放大



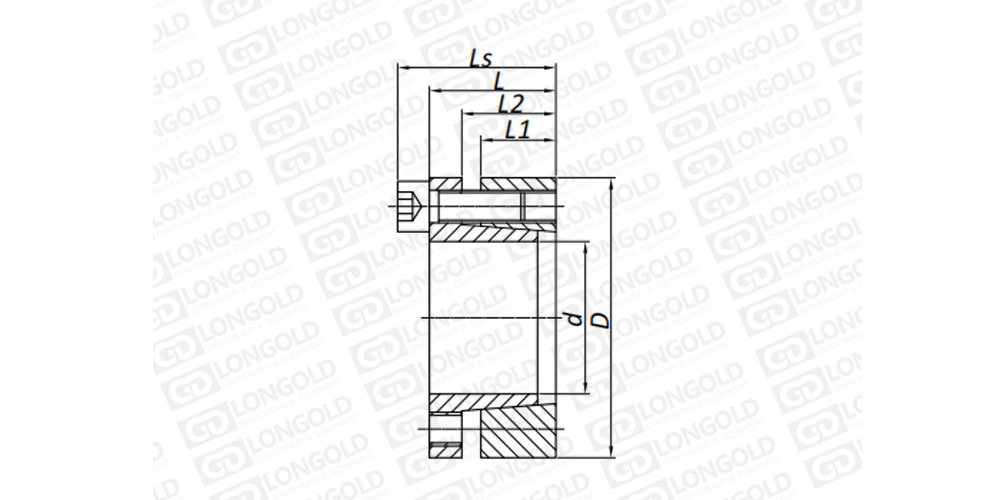

■产品本体结构详见如上图

上图为FA1型胀紧套的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

胀紧套型号

基本尺寸

内六角螺钉

额定负荷

对轴压力

对毂压力

螺钉拧紧
力矩

参考
重量

L1

L2

L

Ls

轴向力

转矩

φd×φD

Ft

Mt

Ps

Ph

Ma

mm

mm

mm

mm

mm

规格×个数

kN

kN ·m

Mpa

Mpa

N ·m

kg

PL18x47FA1

17

22

28

34

M6x5

34.0

0.31

314

125

14

0.26

PL19x47FA1

17

22

28

34

M6x5

35.0

0.33

297

125

14

0.27

PL20x47FA1

17

22

28

34

M6x5

38.0

0.38

295

125

14

0.27

PL22x47FA1

17

22

28

34

M6x5

38.0

0.41

270

125

14

0.28

PL24x50FA1

17

22

28

34

M6x5

38.0

0.45

245

120

14

0.29

PL25x50FA1

17

22

28

34

M6x6

45.6

0.57

285

140

14

0.29

PL28x55FA1

17

22

28

34

M6x6

45.6

0.63

255

130

14

0.35

PL30x55FA1

17

22

28

34

M6x6

45.6

0.66

235

130

14

0.36

PL32x60FA1

17

22

28

34

M6x8

60.6

0.97

295

155

14

0.44

PL35x60FA1

17

22

28

34

M6x8

60.6

1.06

270

155

14

0.47

PL38x65FA1

17

22

28

34

M6x8

60.6

1.15

250

145

14

0.48

PL40x65FA1

17

22

28

34

M6x8

60.6

1.21

235

145

14

0.55

PL42x75FA1

20

25

33

41

M8x7

98.0

2.05

295

170

35

0.76

PL45x75FA1

20

25

33

41

M8x7

98.0

2.20

290

170

35

0.78

PL48x80FA1

20

25

33

41

M8x7

98.0

2.35

270

160

35

0.81

PL50x80FA1

20

25

33

41

M8x7

98.0

2.45

260

160

35

0.87

PL55x85FA1

20

25

33

41

M8x8

112.0

3.08

270

175

35

0.94

PL60x90FA1

20

25

33

41

M8x8

112.0

3.36

245

165

35

1.00

PL63x95FA1

20

25

33

41

M8x9

126.0

3.87

260

175

35

1.06

PL65x95FA1

20

25

33

41

M8x9

126.0

4.09

250

175

35

1.70

PL70x110FA1

24

30

40

50

M10x8

179.0

6.30

280

180

70

1.79

PL75x115FA1

24

30

40

50

M10x8

179.0

6.70

260

170

70

1.89

PL80x120FA1

24

30

40

50

M10x8

179.0

7.15

250

170

70

1.98

PL85x125FA1

24

30

40

50

M10x9

200.0

8.50

260

180

70

2.15

PL90x130FA1

24

30

40

50

M10x9

200.0

9.10

250

170

70

2.24

PL95x135FA1

24

30

40

50

M10x10

224.0

10.60

260

180

70

3.07

PL100x145FA1

26

32

44

56

M12x8

268.0

13.40

270

190

125

3.35

PL110x155FA1

26

32

44

56

M12x8

268.0

14.60

240

180

125

3.59

PL120x165FA1

26

32

44

56

M12x9

298.0

17.90

250

180

125

5.04

PL130x180FA1

34

40

54

68

M12x12

400.0

26.00

240

170

125

5.33

PL140x190FA1

34

40

54

68

M14x9

384.0

27.00

210

150

190

5.81

PL150x200FA1

34

40

54

68

M14x10

440.0

33.00

230

170

190

6.67

PL160x210FA1

34

40

54

68

M14x11

470.0

38.00

230

170

190

7.61

PL170x225FA1

44

50

64

78

M14x12

530.0

45.00

180

130

190

8.05

PL180x235FA1

44

50

64

78

M14x12

530.0

47.00

170

130

190

8.90

PL190x250FA1

44

50

64

78

M14x15

590.0

49.00

210

150

190

9.58

PL200x260FA1

44

50

64

78

M14x15

590.0

52.00

190

150

190

10.70

PL220x285FA1

50

56

72

88

M16x12

587.0

64.50

145

110

355

14.40

PL240x305FA1

50

56

72

88

M16x15

734.0

88.00

165

130

355

15.50

PL260x325FA1

50

56

72

88

M16x18

880.0

114.00

180

145

355

16.70

PL280x355FA1

60

66

84

102

M18x16

948.0

132.00

150

120

485

24.00

PL300x375FA1

60

66

84

102

M18x18

1059.0

159.00

160

125

485

25.50

PL320x405FA1

74

81

101

121

M20x18

1374.0

220.00

150

120

690

38.00

PL340x425FA1

74

81

101

121

M20x21

1603.0

272.00

175

135

690

40.00

PL360x455FA1

86

94

116

138

M22x18

1710.0

308.00

140

110

930

48.00

PL380x475FA1

86

94

116

138

M22x21

1995.0

379.00

155

125

930

57.00

PL400x495FA1

86

94

116

138

M22x21

1995.0

399.00

150

120

930

63.00


型号表示例


PL
 		18 × 47
 		FA1
（1）
 		（2）
（3）
 		（4）


（1）动力锁（胀紧套）

（2）轴径（mm）

（3）外径（mm）

（4）FA1型胀紧套


安装与拆卸

安装胀紧联结套

将胀紧联结结擦拭⼲净，装⼊轮毂和轴的相应位置(如图A所示)。

按图B所示顺序，依次拧紧螺钉。

要分3-4次逐次拧紧螺钉直⾄达到螺钉拧紧⼒矩。

正确按照后的胀紧套应检验径向跳动和轴向跳动。轴向跳动A≤0.05mm，径向跳动B≤0.002Rmm。




×
