FA2型胀紧套

FA型胀紧套是FE型胀紧套的扩展型，安装适应性强，在⼀般机械联接中应用广泛。

应用领域

汽车生产

机械工程

产品手册索取



产品特点

FA型胀紧套是FE型胀紧套的扩展型，安装适应性强，在⼀般机械联接中应用广泛。

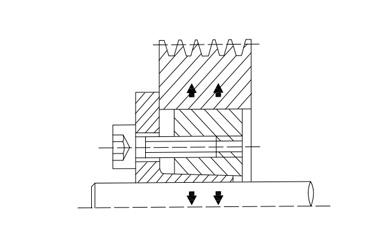

在压紧螺钉的作⽤下，内外环锥⾯相对轴向转动，产⽣径向压⼒的摩擦⼒，将轴和轮毂抱紧联结在⼀起。

FA型胀紧套由环和两个锥型套以及相应的压紧螺钉组成，结构简单、安装拆卸容易、使用方便。

Φ18-Φ400(mm)。

额定传动扭矩：0.127-1.73 KN·m。

适⽤轴公差：h8。

适⽤轮毂公差：H8。

执行标准：JB/T 7934。

安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。

技术参数

点击图片放大



■产品本体结构详见如上图

上图为FA2型胀紧套的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

胀紧套型号

基本尺寸

内六角
螺钉

额定负荷

对轴压力

对毂压力

螺钉拧紧
力矩

参考
重量

L1

L2

L

Ls

D1

轴向力

转矩

φd×φD

Ft

Mt

Ps

Ph

Ma

mm

mm

mm

mm

mm

mm

规格×个数

kN

kN ·m

Mpa

Mpa

N ·m

kg

PL18x47FA2

17

22

28

34

56

M6x5

28

0.25

241

95

17

0.26

PL19x47FA2

17

22

28

34

56

M6x5

28

0.26

229

95

17

0.27

PL20x47FA2

17

22

28

34

56

M6x5

28

0.28

220

95

17

0.27

PL22x47FA2

17

22

28

34

56

M6x5

28

0.30

200

95

17

0.28

PL24x50FA2

17

22

28

34

59

M6x5

28

0.33

180

90

17

0.29

PL25x50FA2

17

22

28

34

59

M6x6

34

0.42

210

105

17

0.29

PL28x55FA2

17

22

28

34

64

M6x6

34

0.47

190

95

17

0.35

PL30x55FA2

17

22

28

34

64

M6x6

34

0.50

175

95

17

0.40

PL32x60FA2

17

22

28

34

69

M6x8

45

0.72

220

115

17

0.44

PL35x60FA2

17

22

28

34

69

M6x8

45

0.79

200

115

17

0.48

PL38x65FA2

17

22

28

34

74

M6x8

45

0.85

185

105

17

0.48

PL40x65FA2

17

22

28

34

74

M6x8

45

0.90

175

105

17

0.55

PL42x75FA2

20

25

33

41

84

M8x7

73

1.49

225

125

41

0.76

PL45x75FA2

20

25

33

41

84

M8x7

73

1.60

215

125

41

0.80

PL48x80FA2

20

25

33

41

89

M8x7

73

1.71

200

120

41

0.81

PL50x80FA2

20

25

33

41

89

M8x7

73

1.79

195

120

41

0.87

PL55x85FA2

20

25

33

41

94

M8x8

83

2.10

200

130

41

0.96

PL60x90FA2

20

25

33

41

99

M8x8

83

2.32

185

125

41

1.00

PL63x95FA2

20

25

33

41

104

M8x9

94

2.51

188

130

41

1.06

PL65x95FA2

20

25

33

41

104

M8x9

94

2.98

190

130

41

1.70

PL70x110FA2

24

30

40

50

119

M10x8

133

4.63

210

135

83

1.79

PL75x115FA2

24

30

40

50

124

M10x8

133

5.00

195

125

83

1.95

PL80x120FA2

24

30

40

50

129

M10x8

133

5.30

185

125

83

1.98

PL85x125FA2

24

30

40

50

134

M10x9

148

6.30

195

135

83

2.20

PL90x130FA2

24

30

40

50

139

M10x9

148

6.75

185

130

83

2.28

PL95x135FA2

24

30

40

50

144

M10x10

166

7.90

195

135

83

3.20

PL100x145FA2

26

32

44

56

154

M12x8

194

9.70

200

140

145

3.40

PL110x155FA2

26

32

44

56

164

M12x8

194

10.60

180

130

145

3.65

PL120x165FA2

26

32

44

56

174

M12x9

216

13.00

185

135

145

5.25

PL130x180FA2

34

40

54

68

189

M12x12

290

18.90

175

125

145

5.63

PL140x190FA2

34

40

54

68

199

M14x9

290

20.50

165

120

230

5.95

PL150x200FA2

34

40

54

68

209

M14x10

333

24.50

175

130

230

6.89

PL160x210FA2

34

40

54

68

219

M14x11

362

28.90

180

135

230

7.85

PL170x225FA2

44

50

64

78

234

M14x12

400

33.20

140

105

230

8.32

PL180x235FA2

44

50

64

78

244

M14x12

400

35.60

135

105

230

9.12

PL190x250FA2

44

50

64

78

259

M14x15

500

46.50

160

120

230

9.58

PL200x260FA2

44

50

64

78

269

M14x15

500

48.30

150

115

230

11.70

PL220x285FA2

50

56

72

88

294

M16x12

578

58.00

145

110

355

15.90

PL240x305FA2

50

56

72

88

314

M16x15

725

79.00

165

130

355

16.50

PL260x325FA2

50

56

72

88

334

M16x18

830

102.00

180

145

355

17.70

PL280x355FA2

60

66

84

102

364

M18x16

925

118.00

150

120

485

24.00

PL300x375FA2

60

66

84

102

384

M18x18

1050

142.00

160

125

485

25.50

PL320x405FA2

74

81

101

121

414

M20x18

1365

198.00

150

120

690

38.00

PL340x425FA2

74

81

101

121

434

M20x21

1590

230.00

175

135

690

40.00

PL360x455FA2

86

94

116

138

464

M22x18

1675

256.00

140

110

930

48.00

PL380x475FA2

86

94

116

138

484

M22x21

1980

310.00

155

125

930

57.00

PL400x495FA2

86

94

116

138

504

M22x21

1980

352.00

150

120

930

63.00


型号表示例


PL
 		18 × 47
 		FA2
（1）
 		（2）
（3）
 		（4）


（1）动力锁（胀紧套）

（2）轴径（mm）

（3）外径（mm）

（4）FA2型胀紧套


安装与拆卸

安装胀紧联结套

将胀紧联结结擦拭⼲净，装⼊轮毂和轴的相应位置(如图A所示)。

按图B所示顺序，依次拧紧螺钉。

要分3-4次逐次拧紧螺钉直⾄达到螺钉拧紧⼒矩。

正确按照后的胀紧套应检验径向跳动和轴向跳动。轴向跳动A≤0.05mm，径向跳动B≤0.002Rmm。




×
