FB1型胀紧套

FB型胀紧套是FA型胀紧套的加重型系列，是B型胀紧套的简单类型。安装适用性强，在一般机械连接中应用广泛，可以传递较大扭矩。

应用领域

汽车生产

机械工程

产品手册索取



产品特点

FB型胀紧套是FA型胀紧套的加重型系列,是B型胀紧套的简单类型,安装适用性强。

在压紧螺钉的作用下，内外环锥面相对轴向移动，产生径向压力和摩擦力，将轴和轮抱紧联结在一起。

低成本安装简单、能自动定心、同轴度好、加工简单、对轮毂内孔径要求不高，可节约时间和费用成本。

Φ19-Φ220(mm)。

额定传动扭矩：0.127-1.73 KN·m。

适⽤轴公差：h8。

适⽤轮毂公差：H8。

执行标准：JB/T 7934。

安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。

技术参数

点击图片放大



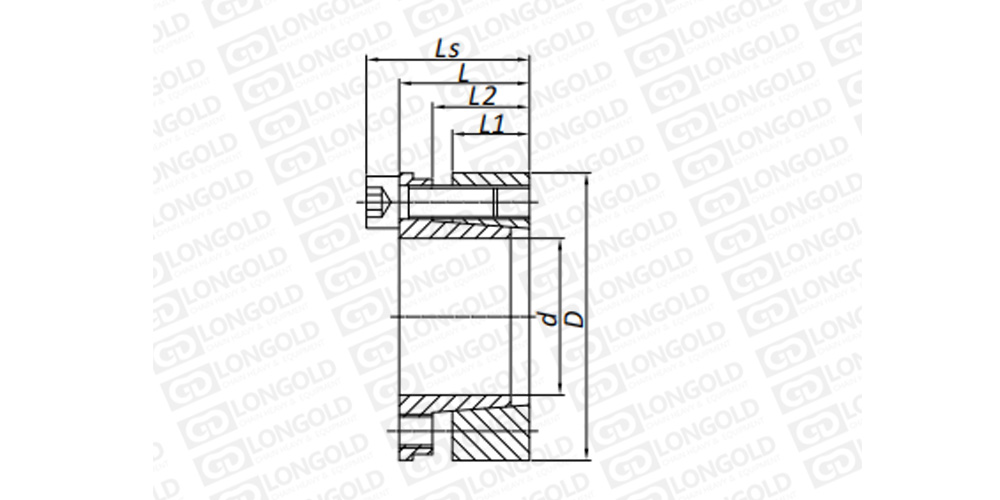

■产品本体结构详见如上图

上图为FB1型胀紧套的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

胀紧套型号

基本尺寸

内六角螺钉

额定负荷

对轴压力

对毂压力

螺钉拧紧
力矩

参考重量

L1

L2

L

Ls

轴向力

转矩

Φd×φD

Ft

Mt

Ps

Ph

Ma

mm

mm

mm

mm

mm

规格×个数

kN

kN·m

Mpa

Mpa

N·m

kg

PL19x47FB1

26

30

39

45

M6x6

54

0.54

260

105

17.00

0.35

PL20x47FB1

26

30

39

45

M6x6

54

0.55

250

105

17.00

0.36

PL22x47FB1

26

30

39

45

M6x6

54

0.60

230

105

17.00

0.44

PL24x50FB1

26

30

39

45

M6x6

54

0.65

210

100

17.00

0.47

PL25x50FB1

26

30

39

45

M6x6

54

0.68

200

100

17.00

0.48

PL28x55FB1

26

30

39

45

M6x6

54

0.78

180

95

17.00

0.55

PL30x55FB1

26

30

39

45

M6x6

54

0.82

170

95

17.00

0.76

PL32x60FB1

26

30

39

45

M6x9

82

1.31

246

131

17.00

0.79

PL35x60FB1

26

30

39

45

M6x9

82

1.44

225

131

17.00

0.81

PL38x65FB1

26

30

39

45

M6x9

82

1.56

207

121

17.00

0.87

PL40x65FB1

26

30

39

45

M6x9

82

1.64

197

121

17.00

0.94

PL42x75FB1

30

35

47

55

M8x6

99

2.08

215

120

41.00

1.02

PL45x75FB1

30

35

47

55

M8x6

99

2.23

200

120

41.00

1.06

PL48x80FB1

30

35

47

55

M8x6

99

2.33

215

115

41.00

1.70

PL50x80FB1

30

35

47

55

M8x6

99

2.43

201

115

41.00

1.79

PL55x85FB1

30

35

47

55

M8x9

152

4.18

244

160

41.00

1.89

PL60x90FB1

30

35

47

55

M8x9

152

4.56

225

152

41.00

1.98

PL65x95FB1

30

35

47

55

M8x9

152

4.94

210

145

41.00

2.15

PL70x110FB1

40

46

67

77

M10x7

186

6.50

214

136

83.00

2.24

PL75x115FB1

40

46

67

77

M10x7

186

7.00

200

130

83.00

3.07

PL80x120FB1

40

46

67

77

M10x7

186

7.40

187

125

83.00

3.35

PL85x125FB1

40

46

67

77

M10x8

213

9.00

200

140

83.00

3.59

PL90x130FB1

40

46

67

77

M10x8

213

9.60

188

134

83.00

5.04

PL95x135FB1

40

46

67

77

M10x10

267

12.60

197

139

83.00

5.38

PL100x145FB1

46

52

77

89

M12x7

270

13.30

174

117

145.00

5.81

PL110x155FB1

46

52

77

89

M12x7

270

14.70

158

109

145.00

6.67

PL120x165FB1

46

52

77

89

M12x8

309

18.40

182

130

145.00

7.61

PL130x180FB1

46

52

77

89

M12x10

388

25.10

193

134

145.00

8.05

PL140x190FB1

51

59

88

102

M14x11

485

36.20

203

152

230.00

8.90

PL150x200FB1

51

59

88

102

M14x12

551

41.30

216

162

230.00

9.58

PL160x210FB1

51

59

88

102

M14x13

651

50.50

213

165

230.00

10.70

PL170x225FB1

51

59

88

102

M14x14

643

54.60

223

168

230.00

11.70

PL180x235FB1

51

59

88

102

M14x14

643

57.80

210

161

230.00

13.50

PL190x250FB1

51

59

88

102

M14x15

689

65.40

214

162

230.00

15.40

PL200x260FB1

51

59

88

102

M14x15

689

68.80

203

156

230.00

17.90

PL220x285FB1

64

72

106

122

M16x12

948

88.10

210

165

355.00

20.30


型号表示例


PL
 		18 × 47
 		FB1
（1）
 		（2）
（3）
 		（4）


（1）动力锁（胀紧套）

（2）轴径（mm）

（3）外径（mm）

（4）FB1型胀紧套


安装与拆卸

安装胀紧联结套

将胀紧联结结擦拭⼲净，装⼊轮毂和轴的相应位置(如图A所示)。

按图B所示顺序，依次拧紧螺钉。

要分3-4次逐次拧紧螺钉直⾄达到螺钉拧紧⼒矩。

正确按照后的胀紧套应检验径向跳动和轴向跳动。轴向跳动A≤0.05mm，径向跳动B≤0.002Rmm。




×
