FB型胀紧套是FA型胀紧套的加重型系列,是B型胀紧套的简单类型,安装适用性强。
在压紧螺钉的作用下,内外环锥面相对轴向移动,产生径向压力和摩擦力,将轴和轮抱紧联结在一起。
低成本安装简单、能自动定心、同轴度好、加工简单、对轮毂内孔径要求不高,可节约时间和费用成本。
Φ19-Φ220(mm)。
额定传动扭矩:0.127-1.73 KN·m。
适⽤轴公差:h8。
适⽤轮毂公差:H8。
执行标准:JB/T 7934。
安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。
点击图片放大

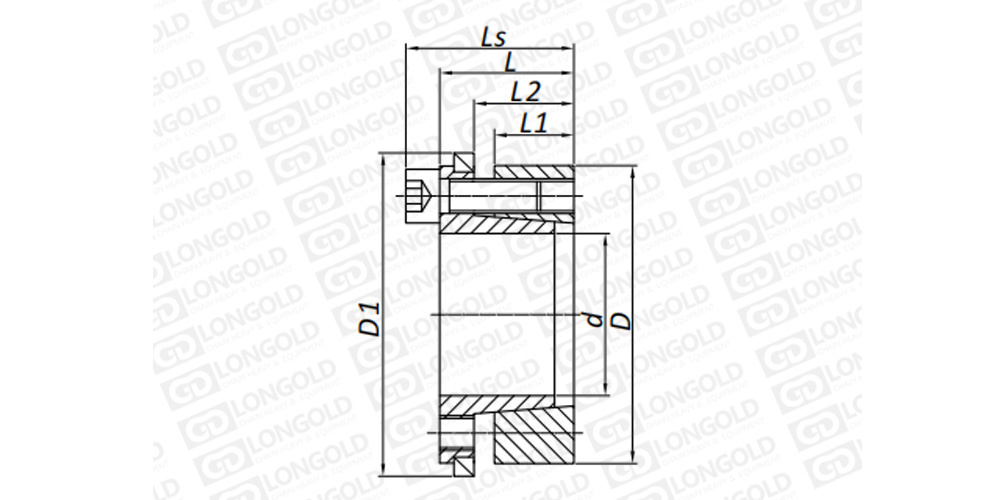

■产品本体结构详见如上图
上图为FB2型胀紧套的结构图。
可根据客户的需求,定制指定参数的产品,详细请咨询隆德技术人员。
■尺寸表
胀紧套型号 |
基本尺寸 |
内六角
螺钉
|
额定负荷 |
对轴压力 |
对毂压力 |
螺钉拧紧力矩
|
参考
重量
|
|||||
L1 |
L2 |
L |
Ls |
D1 |
轴向力 |
转矩 |
||||||
φd×φD |
Ft |
Mt |
Ps |
Ph |
Ma |
|||||||
mm |
mm |
mm |
mm |
mm |
mm |
规格×个数 |
kN |
kN ·m |
Mpa |
Mpa |
N ·m |
kg |
PL19x47FB2 |
26 |
30 |
39 |
45 |
53 |
M6x6 |
33 |
0.32 |
191 |
77 |
17 |
0.37 |
PL20x47FB2 |
26 |
30 |
39 |
45 |
53 |
M6x6 |
33 |
0.34 |
181 |
77 |
17 |
0.39 |
PL22x47FB2 |
26 |
30 |
39 |
45 |
53 |
M6x6 |
33 |
0.37 |
165 |
77 |
17 |
0.46 |
PL24x50FB2 |
26 |
30 |
39 |
45 |
56 |
M6x6 |
33 |
0.40 |
151 |
72 |
17 |
0.50 |
PL25x50FB2 |
26 |
30 |
39 |
45 |
56 |
M6x6 |
33 |
0.42 |
145 |
72 |
17 |
0.51 |
PL28x55FB2 |
26 |
30 |
39 |
45 |
61 |
M6x6 |
33 |
0.47 |
129 |
66 |
17 |
0.59 |
PL30x55FB2 |
26 |
30 |
39 |
45 |
61 |
M6x6 |
33 |
0.51 |
121 |
66 |
17 |
0.79 |
PL32x60FB2 |
26 |
30 |
39 |
45 |
66 |
M6x9 |
50 |
0.72 |
161 |
87 |
17 |
0.83 |
PL35x60FB2 |
26 |
30 |
39 |
45 |
66 |
M6x9 |
50 |
0.79 |
148 |
87 |
17 |
0.85 |
PL38x65FB2 |
26 |
30 |
39 |
45 |
71 |
M6x9 |
50 |
0.85 |
137 |
76 |
17 |
0.95 |
PL40x65FB2 |
26 |
30 |
39 |
45 |
71 |
M6x9 |
50 |
0.90 |
131 |
76 |
17 |
0.97 |
PL42x75FB2 |
30 |
35 |
47 |
55 |
81 |
M8x6 |
60 |
1.28 |
135 |
78 |
41 |
1.12 |
PL45x75FB2 |
30 |
35 |
47 |
55 |
81 |
M8x6 |
60 |
1.37 |
126 |
78 |
41 |
1.16 |
PL48x80FB2 |
30 |
35 |
47 |
55 |
86 |
M8x6 |
60 |
1.47 |
141 |
81 |
41 |
1.81 |
PL50x80FB2 |
30 |
35 |
47 |
55 |
86 |
M8x6 |
60 |
1.52 |
128 |
81 |
41 |
1.83 |
PL55x85FB2 |
30 |
35 |
47 |
55 |
91 |
M8x9 |
90 |
2.24 |
148 |
98 |
41 |
1.89 |
PL60x90FB2 |
30 |
35 |
47 |
55 |
96 |
M8x9 |
90 |
2.44 |
136 |
94 |
41 |
1.98 |
PL65x95FB2 |
30 |
35 |
47 |
55 |
101 |
M8x9 |
90 |
2.98 |
126 |
90 |
41 |
2.25 |
PL70x110FB2 |
40 |
46 |
67 |
77 |
116 |
M10x7 |
115 |
3.87 |
126 |
84 |
83 |
2.34 |
PL75x115FB2 |
40 |
46 |
67 |
77 |
121 |
M10x7 |
115 |
4.33 |
118 |
80 |
83 |
3.27 |
PL80x120FB2 |
40 |
46 |
67 |
77 |
126 |
M10x7 |
115 |
4.62 |
110 |
77 |
83 |
3.35 |
PL85x125FB2 |
40 |
46 |
67 |
77 |
131 |
M10x8 |
130 |
5.58 |
125 |
82 |
83 |
3.69 |
PL90x130FB2 |
40 |
46 |
67 |
77 |
136 |
M10x8 |
130 |
6.00 |
118 |
78 |
83 |
5.34 |
PL95x135FB2 |
40 |
46 |
67 |
77 |
141 |
M10x10 |
160 |
7.62 |
111 |
85 |
83 |
5.48 |
PL100x145FB2 |
46 |
52 |
77 |
89 |
151 |
M12x7 |
170 |
8.32 |
114 |
82 |
145 |
5.86 |
PL110x155FB2 |
46 |
52 |
77 |
89 |
161 |
M12x7 |
170 |
9.23 |
103 |
77 |
145 |
6.77 |
PL120x165FB2 |
46 |
52 |
77 |
89 |
171 |
M12x8 |
185 |
11.37 |
114 |
85 |
145 |
7.71 |
PL130x180FB2 |
46 |
52 |
77 |
89 |
186 |
M12x10 |
220 |
15.68 |
127 |
90 |
145 |
8.25 |
PL140x190FB2 |
51 |
59 |
88 |
102 |
196 |
M14x11 |
325 |
22.80 |
130 |
96 |
230 |
8.29 |
PL150x200FB2 |
51 |
59 |
88 |
102 |
206 |
M14x12 |
380 |
29.32 |
146 |
109 |
230 |
9.78 |
PL160x210FB2 |
51 |
59 |
88 |
102 |
216 |
M14x13 |
392 |
31.27 |
146 |
110 |
230 |
10.37 |
PL170x225FB2 |
51 |
59 |
88 |
102 |
231 |
M14x14 |
450 |
38.77 |
150 |
113 |
230 |
12.55 |
PL180x235FB2 |
51 |
59 |
88 |
102 |
241 |
M14x14 |
450 |
41.05 |
141 |
108 |
230 |
13.45 |
PL190x250FB2 |
51 |
59 |
88 |
102 |
256 |
M14x15 |
480 |
46.42 |
144 |
109 |
230 |
15.44 |
PL200x260FB2 |
51 |
59 |
88 |
102 |
266 |
M14x15 |
480 |
48.86 |
136 |
105 |
230 |
17.59 |
PL220x285FB2 |
64 |
72 |
106 |
122 |
291 |
M16x12 |
582 |
58.20 |
150 |
110 |
355 |
20.85 |
PL |
18 | × |
47 |
FB2 |
(1) |
(2) |
|
(3) |
(4) |
(1)动力锁(胀紧套)
(2)轴径(mm)
(3)外径(mm)
(4)FB2型胀紧套
安装胀紧联结套
将胀紧联结结擦拭⼲净,装⼊轮毂和轴的相应位置(如图A所示)。
按图B所示顺序,依次拧紧螺钉。
要分3-4次逐次拧紧螺钉直⾄达到螺钉拧紧⼒矩。
正确按照后的胀紧套应检验径向跳动和轴向跳动。轴向跳动A≤0.05mm,径向跳动B≤0.002Rmm。
